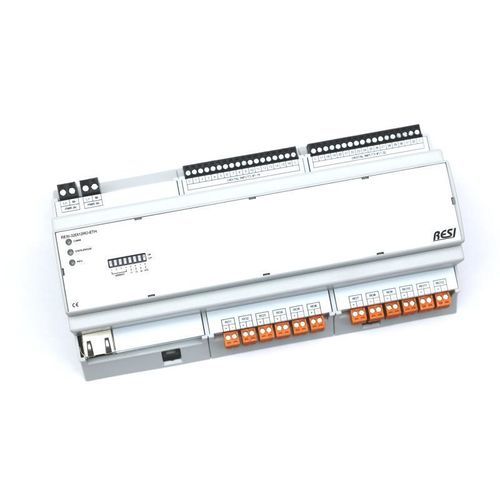

Modulo I/O digitale

ModbusEthernetRS-485

Descrizione del prodotto
I moduli EAs sono progettati per applicazioni di automazione degli edifici, automazione industriale e infrastrutture. Disponibili in 4, 8 o 12 TE in funzione del numero di I/O, questi moduli si adattano a ritagli standard da 45 mm e agli armadi elettrici standard.

Per ogni modulo EAs sono previste due varianti di interfaccia: una con RS485 integrata (MODBUS/RTU Slave) e una con Ethernet (MODBUS/TCP). Tutti i moduli supportano inoltre un semplice protocollo ASCII per l'integrazione in sistemi di controllo multimediale o controller IoT (es. Node-RED, NodeJs, Python). Le versioni Ethernet supportano, oltre a MODBUS/TCP, anche MODBUS/RTU su Ethernet. Tutti i moduli sono dotati di alimentazione a gamma larga 12–48 VDC.

Configurazione
Utilizzare il software gratuito RESIConfigurator per parametrizzare e testare i moduli EAs. Ogni prodotto viene fornito con un elenco completo di comandi ASCII e una mappa dei registri MODBUS con spiegazioni dettagliate.

Varianti prodotto / Configurazioni

• Interfacce (interfacce EAs)
  • RS485: ASCII + protocollo MODBUS/RTU Slave
  • Ethernet: ASCII + protocollo server MODBUS/TCP
• EAs-DEs + Relè (Esempi di configurazioni selezionabili)
  • 10xRE (≤250Vac/dc) + 8xRelè (≤30Vdc, ≤250Vac, ≤6A)
  • 20xRE (≤250Vac/dc) + 16xRelè (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 12xRelè (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 24xRelè (≤30Vdc, ≤250Vac, ≤6A)
  • 44xDE (≤48Vdc) + 12xDA (≤30Vdc, ≤700mA) + 24xRelè (≤30Vdc, ≤250Vac, ≤6A)
  • 16xDE (≤48Vdc) + 8xRelè di potenza (Forma A, ≤30Vdc, ≤250Vdc, ≤16A, ≤220µF)
  • 7xRE (≤250Vac/dc) + 5xRelè a stato solido (≤250Vac/dc, ≤1A)
  • 7xRE (≤250Vac/dc) + 5xRelè a stato solido (≤60Vac/dc, ≤3A)
  • 7xRE (≤250Vac/dc) + 5xRelè a stato solido (≤60Vac/dc, ≤6A)
  • 14xRE (≤250Vac/dc) + 10xRelè a stato solido (≤250Vac/dc, ≤1A)
  • 14xRE (≤250Vac/dc) + 10xRelè a stato solido (≤60Vac/dc, ≤3A)
  • 14xRE (≤250Vac/dc) + 10xRelè a stato solido (≤60Vac/dc, ≤6A)

Note funzionali

• Ingressi digitali: tipologie per segnali DC fino a 48 Vdc e per segnali AC/DC tra 12 e 250 V (AC/DC).
• Relè: versioni con correnti di commutazione massime di 6 A o 8 A; relè di potenza dedicati per carichi capacitivi (fino a 16 A, ≤220 µF).
• Materiale di contatto dei relè meccanici: AgSnO2.
• Contatti dei relè: alcuni moduli con alimentazione comune, relè cambiacontatto (Forma C) o contatti normalmente aperti (Forma A).
• Relè a stato solido (Forma A) disponibili, ad esempio 250 Vac/dc ≤ 1 A o 60 Vac/dc ≤ 3 A / ≤ 6 A.

Caratteristiche / Specifiche tecniche

• Serie: EAs
• Codice articolo (esempio di riferimento sulla pagina): RESI-10RI8RO-SIO
• Dimensioni contenitore: 4 TE, 8 TE, 12 TE (in base al numero di I/O)
• Dimensione di montaggio: adatto per ritaglio standard 45 mm per armadio di controllo
• Alimentazione: 12–48 VDC (gamma larga)
• Interfacce: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP)
• Protocolli: MODBUS/RTU, MODBUS/TCP, protocollo ASCII
• Ingressi digitali: DC fino a 48 Vdc; AC/DC 12–250 V
• Meccanica dei relè: varianti 6 A / 8 A; relè di potenza Forma A fino a 16 A (fino a 220 µF)
• Materiale dei contatti: AgSnO2
• Opzioni: Relè a stato solido in diverse tensioni/correnti
