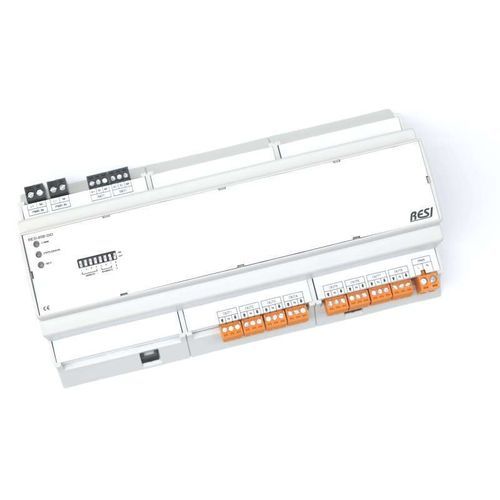

Modulo I/O digitale EAs-Jalousien 8

EthernetModbus TCPModbus RTU

Panoramica
I moduli IO « IOs - Shades & Blinds » sono progettati per applicazioni di automazione degli edifici, automazione industriale e infrastrutture. Disponibili in versioni da 4, 8 o 12 MU a seconda del numero di I/O, questi moduli si adattano a ritagli standard da 45 mm e si integrano nei quadri di controllo per soluzioni centralizzate o distribuite.

Interfacce e protocolli

• Interfaccia RS485 con protocollo MODBUS/RTU Slave
• Interfaccia Ethernet con protocollo MODBUS/TCP Server
• Protocollo ASCII semplice per integrazione con sistemi di controllo multimediale o controller IoT (Node-RED, NodeJs, Python)
• Le varianti Ethernet supportano inoltre MODBUS/RTU tramite Ethernet

Controllo tende e persiane
I moduli specifici di questa famiglia controllano 4 o 8 tende/persiane con controllo temporizzato. Ogni motore è commutato tramite due uscite relè (30 Vdc / 250 Vac, 6 A, AGS NO2). Alcune varianti offrono ingressi digitali aggiuntivi (12–250 Vac/dc) per collegare pulsanti locali per il controllo manuale e l'interblocco di sicurezza.

Configurazione
Parametrizzare, mettere in servizio e testare i moduli con il software gratuito RESIConfigurator. Ogni prodotto fornisce un elenco completo di comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate per una integrazione semplice.

Varianti disponibili / opzioni

• IOs-Interface RS485: ASCII + MODBUS/RTU Slave
• IOs-Interface Ethernet: ASCII + MODBUS/TCP Server
• IOs-shades&blinds: 4x tende/persiane (nessun ingresso)
• IOs-shades&blinds: 4x tende/persiane (10 ingressi digitali)
• IOs-shades&blinds: 8x tende/persiane (nessun ingresso)
• IOs-shades&blinds: 8x tende/persiane (20 ingressi digitali)

Documentazione e allegati (disponibili per la famiglia di prodotti)
Cataloghi specifici, allegati, manuali, elenchi comandi MODBUS/ASCII e dichiarazioni di conformità sono forniti per i moduli Shades & Blinds per supportare integrazione e certificazioni.

Specifiche tecniche

• Famiglia di prodotto: IOs - Shades & Blinds
• Dimensioni modello: 4 MU, 8 MU o 12 MU (a seconda del numero di I/O)
• Compatibilità ritaglio pannello: ritaglio standard 45 mm per quadri elettrici
• Interfacce: RS485 (MODBUS/RTU slave), Ethernet (MODBUS/TCP server)
• Protocolli: MODBUS/RTU, MODBUS/TCP, protocollo comandi ASCII
• Alimentazione: ampia gamma 12–48 Vdc
• Uscite relè (per motori): 2 relè per motore, 30 Vdc / 250 Vac, 6 A, AGS NO2
• Ingressi digitali opzionali: 12–250 Vac/dc per pulsanti locali
• Strumento di configurazione: RESIConfigurator (software)
• Riferimento mostrato nella pagina prodotto: RESI-4SB-SIO
• Uso tipico: controllo di 4 o 8 tende/persiane con controllo temporizzato; integrazione in sistemi di automazione edilizia o IoT
