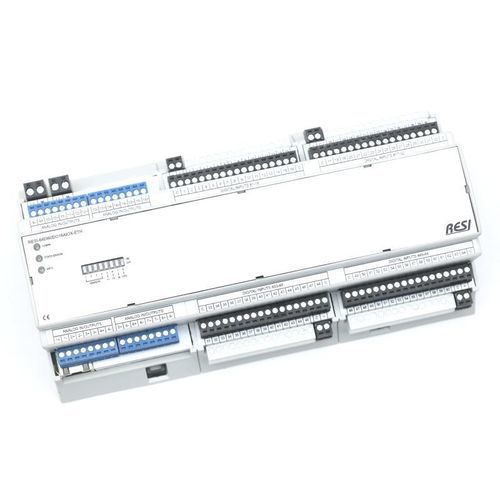

Modulo I/O analogico

digitaleModbusEthernet

Panoramica
I nostri moduli EA sono progettati per applicazioni di automazione degli edifici, automazione industriale e infrastrutture. Disponibili nelle larghezze 4, 8 o 12 TE (in base al numero totale di I/O), questi moduli I/O si adattano a qualsiasi quadro di controllo e sono compatibili con il ricavo da 45 mm degli involucri standard.

Protocolli e interfacce
Interfacce e protocolli supportati:

• RS485: ASCII + MODBUS/RTU (Slave)
• Ethernet: ASCII + MODBUS/TCP (Server) e MODBUS/RTU over Ethernet

Configurazione
Il software gratuito RESIConfigurator è disponibile per la messa in servizio e la parametrizzazione. Ogni prodotto include un elenco completo di comandi ASCII e una mappa dei registri MODBUS con spiegazioni dettagliate.

Funzioni analogiche e digitali (famiglia di prodotti)
La famiglia di prodotti comprende moduli EA con ingressi digitali, uscite digitali e ingressi o uscite analogiche universali. I moduli di punta permettono la selezione di una funzione diversa per canale (specifica per canale):

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Ingresso di resistenza: 0–1 MΩ
• Ingressi RTD: PT100, PT1000, NI1000 (DIN43760)
• Ingresso digitale: contatto pulito o 24 V DC

I/O digitali e uscite
Gli ingressi digitali sono progettati per segnali DC fino a 48 V DC. Le uscite digitali sono progettate per segnali DC fino a 30 V. I moduli I/O forniscono gruppi di uscite con alimentazione indipendente (ad esempio uscite combinate 12 V e 24 V su un unico modulo).

Diagnostica e capacità di corrente
I moduli EA con corrente di uscita fino a 700 mA per canale offrono ampie funzioni diagnostiche (rilevamento di sovraccarico termico, cortocircuiti, linee aperte, condizioni di sovracorrente). Le uscite sono protette contro i cortocircuiti. I prodotti RESI-Lxxx offrono fino a 350 mA per canale con funzioni diagnostiche ridotte e un costo inferiore.

Varianti / configurazioni selezionabili
Esempi di opzioni (estratto):

• Interfacce EAs: RS485: protocollo ASCII+MODBUS/RTU Slave o Ethernet: protocollo ASCII+MODBUS/TCP Server
• EAs analogico: 4xAIOX, 8xAIOX, 16xAIOX (ingressi o uscite analogiche universali: 0/2–10 V, 0/4–20 mA, RTD, DI)
• EAs digitale: ad es. 6xDE+6xDA (≤30 V DC, ≤700 mA) — altre combinazioni: 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA, ecc.

Integrazione / Impiego
I moduli possono essere gestiti con sistemi di controllo media o controller IoT utilizzando Node-RED, NodeJs o Python. Alimentazione a gamma larga: 12–48 V DC.

Caratteristiche / Specifiche tecniche

• Serie prodotto: Moduli EA (EAs)
• Montaggio: adatto al ricavo da 45 mm degli involucri standard
• Larghezze: 4 TE, 8 TE o 12 TE (a seconda del numero di I/O)
• Interfacce: RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Protocolli: ASCII, MODBUS/RTU, MODBUS/TCP
• Funzioni analogiche: I/O 0/2–10 V, 0/4–20 mA; RTD: PT100, PT1000, NI1000 (DIN43760); ingresso resistenza 0–1 MΩ
• Ingressi digitali: fino a 48 V DC
• Uscite digitali: fino a 30 V DC
• Corrente di uscita max. (moduli di punta): fino a 700 mA per canale
• Corrente di uscita max. (prodotti RESI-Lxxx): 350 mA per canale
• Funzioni diagnostiche: sovraccarico termico, cortocircuito, linea aperta, rilevamento di sovracorrente
• Tensione di alimentazione: 12–48 V DC (gamma larga)
• Configurabile tramite: RESIConfigurator; elenco comandi ASCII e mappa registri MODBUS forniti
