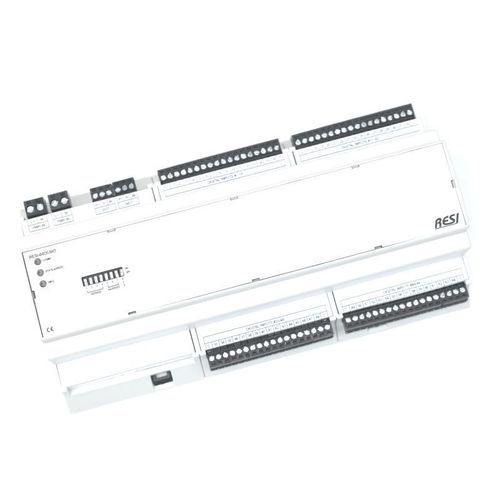

Modulo di ingresso digitale

EthernetModbus TCPModbus RTU

Panoramica
Moduli IO per automazione di edifici, automazione industriale e infrastrutture. Disponibili nelle dimensioni 4 MU, 8 MU o 12 MU (a seconda del numero totale di IO integrati); progettati per adattarsi al foro standard da 45 mm dei quadri elettrici.

Versioni e interfacce

• Interfaccia RS485 con protocollo MODBUS/RTU Slave
• Interfaccia Ethernet con protocollo MODBUS/TCP

Protocolli supportati e controllo

• MODBUS/RTU (tramite RS485)
• MODBUS/TCP (le versioni Ethernet supportano MODBUS/TCP Server)
• MODBUS/RTU via Ethernet (per le versioni Ethernet)
• Protocollo ASCII semplice (per integrazione con sistemi di controllo media o piattaforme IoT come Node-RED, Node.js o Python)

Come configurare
Utilizzare il software gratuito RESIConfigurator per parametrizzare e testare i moduli IO. Per ogni prodotto è fornita una lista completa di comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate.

Gruppo di prodotto e tipi di ingressi
Questo gruppo di prodotti include moduli IO con ingressi digitali. Sono disponibili due tipi di ingressi digitali:

• Ingressi digitali DC fino a 48 Vdc
• Ingressi digitali AC/DC da 12–250 Vac/dc

Conteggi IO disponibili / configurazioni esempio

• 6xDI
• 12xDI
• 24xDI
• 32xDI
• 64xDI
• 128xDI
• 152xDI
• 14xRI (12–250 Vac/dc)
• 48xRI (12–250 Vac/dc)

Note
Tutti i moduli dispongono di un'alimentazione a larga gamma: 12–48 Vdc.

Specifiche tecniche

• Nome commerciale: IOs-only digital INPUTs 4,8,12MU
• Formati / dimensioni: 4 MU, 8 MU o 12 MU; si adatta al foro standard da 45 mm
• Alimentazione: larga gamma 12–48 Vdc
• Interfacce: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server); le versioni Ethernet supportano inoltre MODBUS/RTU via Ethernet
• Protocolli supportati: MODBUS/RTU, MODBUS/TCP, protocollo comandi ASCII
• Tipi di ingressi digitali: ingressi DC fino a 48 Vdc; ingressi AC/DC 12–250 Vac/dc
• Conteggi IO selezionabili: 6xDI, 12xDI, 24xDI, 32xDI, 64xDI, 128xDI, 152xDI, 14xRI (12–250 Vac/dc), 48xRI (12–250 Vac/dc)
• Strumento di configurazione: RESIConfigurator (software fornito dal produttore)
• Riferimento prodotto mostrato nella pagina: RESI-6DI-SIO
• Prezzo (escl. IVA): 143,90 EUR (cad.)
• Casi d'uso tipici: automazione degli edifici, automazione industriale, infrastrutture, controllo media e integrazione IoT
