Modulo I/O digitale

EthernetModbus RTUModbus TCP

Panoramica

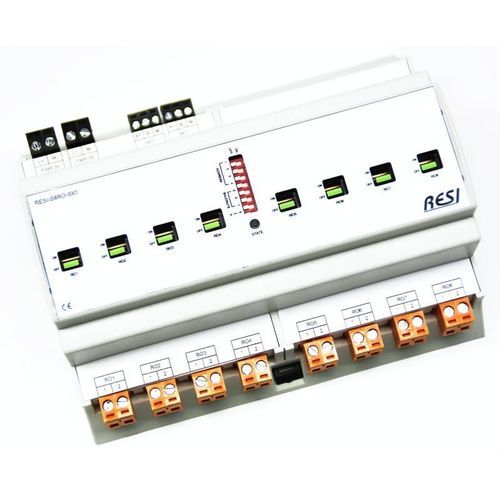

Moduli I/O per automazione degli edifici, controllo industriale e infrastrutture. Disponibili in 4MU, 8MU o 12MU per alloggiamento in quadro da 45 mm. Questi modelli forniscono solo uscite a relè con numeri di canali selezionabili per adattarsi alle esigenze di commutazione e controllo.

Interfacce e protocolli

• Interfaccia RS485 con protocollo MODBUS/RTU Slave
• Interfaccia Ethernet con protocollo MODBUS/TCP Server (le versioni Ethernet supportano anche MODBUS/RTU via Ethernet)
• Protocollo ASCII semplice per integrazione con sistemi media e IoT (Node-RED, NodeJs, Python)

Alimentazione
Ingresso DC a campo esteso: 12–48 Vdc.

Configurazioni relè/uscite disponibili

• 8x relè commutatori (Form C) – ≤30 Vdc, ≤250 Vdc, ≤8 A
• 8x relè (Form A, normalmente aperti) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 12x relè (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 16x relè (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 24x relè (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 8x relè di potenza (Form A) – ≤30 Vdc, ≤250 Vdc, ≤16 A, gestione carichi capacitivi fino a 220 µF (modulo speciale per commutazione luci)
• Varianti Solid State Relay (Form A): 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A; più configurazioni di canali disponibili (es. 10x SSR, 20x SSR)

Tecnologia relè e opzioni
I relè meccanici utilizzano materiale di contatto AgSnO2. Alcuni moduli condividono l'alimentazione comune. Le forme di contatto includono Form A (normalmente aperto) e Form C (commutatore). Sono disponibili versioni a relè a stato solido in diverse classi di corrente e tensione per commutazione silenziosa e cicli elevati.

Configurazione e documentazione
Supportato dal software RESIConfigurator per parametrizzazione e test. Ogni unità è fornita con l'elenco completo dei comandi ASCII e la tabella dei registri MODBUS con spiegazioni dettagliate per semplificare integrazione e verifica.

Specifiche tecniche

• Famiglia prodotto: moduli I/O con uscite relè (AC/DC)
• Dimensioni modulo: 4MU, 8MU o 12MU; compatibile con foro quadro 45 mm
• Interfacce: RS485 (MODBUS/RTU Slave); Ethernet (MODBUS/TCP Server, MODBUS/RTU via Ethernet)
• Protocolli supportati: MODBUS/TCP, MODBUS/RTU, protocollo comandi ASCII
• Alimentazione: 12–48 Vdc
• Materiale contatti relè: AgSnO2
• Forme relè: Form A (NO), Form C (commutatore)
• Classificazioni tipiche: relè meccanici fino a 8 A; relè di potenza fino a 16 A con gestione carichi capacitivi fino a 220 µF
• Opzioni SSR: 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A
• Strumento di configurazione: RESIConfigurator (software)
