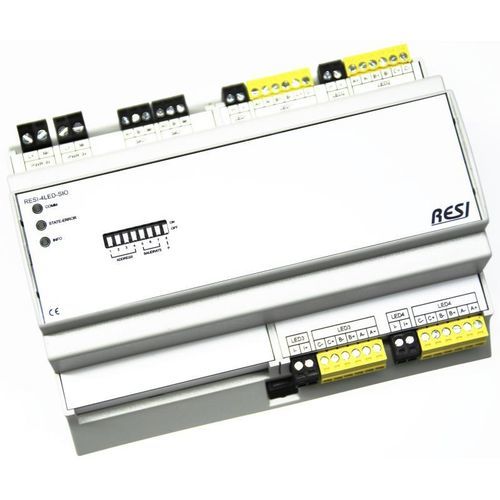

Modulo con grandezza d'impulsione (PWM) EAs-LED Streifen

Descrizione del prodotto
I nostri moduli EA sono progettati per applicazioni in automazione degli edifici, automazione industriale e infrastrutture. I moduli sono disponibili nelle dimensioni 4, 8 o 12 TE (a seconda del numero totale di I/O) e sono progettati per il ritaglio da 45 mm di un quadro elettrico standard.

Funzioni e impiego

• Versioni con interfaccia RS485 integrata (ASCII + MODBUS/RTU Slave) o con Ethernet (ASCII + MODBUS/TCP Server).
• Supporto di un protocollo ASCII semplice per il collegamento a sistemi di controllo media o a controller IoT (ad es. Node-RED, NodeJs, Python).
• Le versioni Ethernet supportano inoltre MODBUS/RTU su Ethernet.
• Alimentazione a campo di tensione: 12–48 V DC.

Modulo LED specifico
In questa famiglia di prodotti è disponibile un modulo EA specifico per pilotare fino a 12 strisce LED con 12 uscite PWM. Le uscite sono suddivise in quattro gruppi; ogni gruppo dispone di una propria alimentazione, permettendo di mescolare diverse strisce LED su un unico modulo. Sono supportate strisce LED ad anodo comune e tensioni di alimentazione fino a 60 V DC.

Configurazione
Il software gratuito RESIConfigurator è disponibile per la parametrizzazione e il collaudo dei moduli EA. Ogni prodotto è fornito con un elenco completo di comandi ASCII e una tabella di registri MODBUS con spiegazioni dettagliate.

Varianti prodotto (selezione)

• Interfacce EAs: RS485: ASCII + protocollo MODBUS/RTU Slave
• Interfacce EAs: Ethernet: ASCII + protocollo MODBUS/TCP Server
• EAs-strisce LED: 12x strisce LED – 4 gruppi con 3 uscite PWM ciascuno

Caratteristiche / Specifiche tecniche

• Nome della serie: EAs-LED strips
• Codice articolo (variante di riferimento): RESI-4LED-SIO
• Dimensioni: 4 TE, 8 TE, 12 TE (a seconda del numero di I/O)
• Montaggio: Per ritaglio da 45 mm in quadro elettrico standard
• Alimentazione modulo: 12–48 V DC (ingresso a larga gamma)
• Alimentazione LED: Supporta strisce LED ad anodo comune fino a 60 V DC
• Uscite PWM: 12 uscite PWM, suddivise in 4 gruppi (ogni gruppo con alimentazione separata)
• Interfacce/protocolli: RS485 (ASCII + MODBUS/RTU Slave), Ethernet (ASCII + MODBUS/TCP Server); Ethernet supporta MODBUS/RTU su Ethernet
• Configurazione: software RESIConfigurator; fornito con elenco comandi ASCII e tabella registri MODBUS
• Applicazioni tipiche: automazione degli edifici, automazione industriale, infrastrutture
