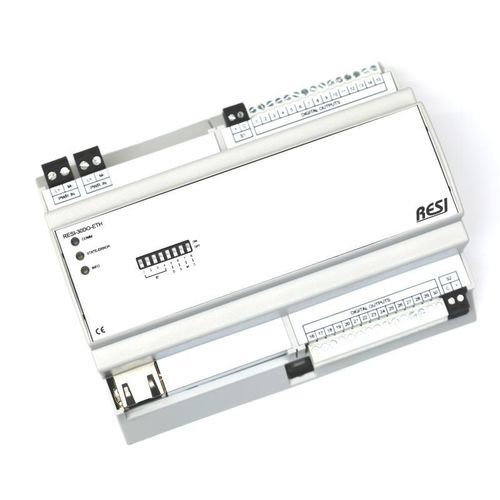

Modulo di uscita digitale EAs-nur

ModbusModbus RTUEthernet

Panoramica del prodotto
La serie EAs comprende moduli IO progettati per automazione degli edifici, automazione industriale e infrastrutture. Larghezze disponibili: 4, 8 o 12 TE (in base al numero totale di IO), compatibili con quadri elettrici standard con ritaglio da 45 mm.

Interfacce e protocolli
I moduli sono disponibili in due versioni principali: RS485 con MODBUS/RTU (slave) ed Ethernet con MODBUS/TCP. Tutti i moduli EAs supportano inoltre un semplice protocollo ASCII per l'integrazione in sistemi di controllo multimediale o controller IoT (ad es. Node-RED, NodeJs, Python). Le versioni Ethernet supportano anche MODBUS/RTU su Ethernet.

Configurazione
La parametrizzazione e i test si eseguono con il software RESIConfigurator. Ogni prodotto include un elenco completo di comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate.

Funzioni dei moduli di uscita

• Uscite digitali per segnali DC fino a ≤ 30 V.
• Gruppi di uscite con alimentazione separata consentono combinazioni come uscite 12 VDC e 24 VDC sullo stesso modulo.
• I moduli di uscita con fino a 700 mA per canale offrono ampie funzioni di diagnostica (sovraccarico termico, cortocircuito, conduttore aperto e sovracorrente). Le uscite sono protette contro i cortocircuiti.
• Prodotti RESI-Lxxx: supporto massimo 350 mA per canale (diagnostica ridotta, opzione economica).

Varianti disponibili (selezione)

• Interfacce EAs: RS485 — ASCII + MODBUS/RTU (Slave)
• Interfacce EAs: Ethernet — ASCII + MODBUS/TCP (Server)

Configurazioni di uscita disponibili (selezione)

• 6xDA (≤ 30 Vdc, ≤ 700 mA)
• 12xDA (≤ 30 Vdc, ≤ 700 mA)
• 24xDA (≤ 30 Vdc, ≤ 700 mA)
• 30xDA (≤ 30 Vdc, ≤ 350 mA)
• 30xDA (≤ 30 Vdc, ≤ 700 mA)
• 60xDA (≤ 30 Vdc, ≤ 350 mA)
• 60xDA (≤ 30 Vdc, ≤ 700 mA)
• 90xDA (≤ 30 Vdc, ≤ 700 mA)

Note
Tutti i moduli dispongono di alimentazione a larga gamma 12–48 VDC.

Specifiche tecniche

• Serie: EAs
• Tipo di uscita: uscite digitali (DC)
• Tensione massima d'uscita: ≤ 30 Vdc
• Corrente d'uscita per canale: varianti fino a 350 mA o fino a 700 mA
• Diagnostica (modelli fino a 700 mA): sovraccarico termico, cortocircuito, conduttore aperto, sovracorrente
• Interfacce: RS485 (MODBUS/RTU, ASCII), Ethernet (MODBUS/TCP, MODBUS/RTU over Ethernet, ASCII)
• Alimentazione: 12–48 VDC ampia gamma
• Dimensioni/alloggiamento: 4 / 8 / 12 TE, compatibile con ritaglio 45 mm per quadro standard
• Configurazione/strumenti: RESIConfigurator; elenco comandi ASCII e tabella registri MODBUS disponibili
