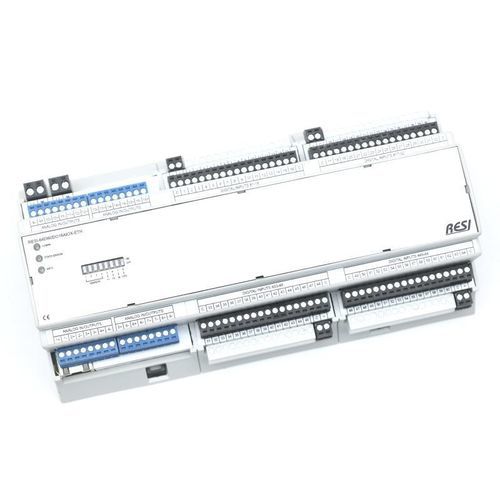

Modulo I/O analogico

digitaleRS-485Ethernet

Panoramica
I moduli IO RESI sono progettati per automazione degli edifici, automazione industriale e infrastrutture. Disponibili nelle larghezze 4, 8 o 12 MU, si adattano alle forature standard da 45 mm dei quadri elettrici e agli armadi di distribuzione comuni. La famiglia di prodotti copre configurazioni miste di ingressi digitali, I/O analogici universali e uscite relè per rispondere a diverse esigenze di I/O.

Interfacce e protocolli
Sono disponibili due varianti di interfaccia:

• Interfaccia RS485 con protocollo MODBUS/RTU Slave
• Interfaccia Ethernet con protocollo MODBUS/TCP Server

Tutti i moduli offrono inoltre un protocollo comandi ASCII compatto per l'integrazione con sistemi di controllo media o controller IoT (Node-RED, NodeJs, Python). Le versioni Ethernet supportano inoltre MODBUS/RTU su Ethernet se richiesto.

Configurazione
Parametrizzare e testare i moduli con il software gratuito RESIConfigurator. Ogni unità è fornita con un elenco completo di comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate per una rapida messa in servizio.

Tipi di I/O e funzionalità
Questo gruppo di prodotti include moduli con:

• Ingressi o uscite analogiche universali (configurabili per canale)
• Ingressi digitali
• Uscite relè per carichi AC o DC

Caratteristiche degli I/O analogici universali
Alcuni moduli forniscono I/O analogici configurabili per canale, ognuno dei quali può essere impostato come:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Ingresso resistivo (0–1 MΩ)
• Ingresso RTD: PT100, PT1000 o NI1000-DIN43760
• Ingresso digitale (contatto pulito o 24 Vdc)

Ingressi digitali e relè
Gli ingressi digitali accettano segnali DC fino a 48 Vdc. Le uscite relè sono Form A (normalmente aperte) con contatti AgSnO2, con corrente massima fino a 6 A. Le tensioni commutate dipendono dalla configurazione: fino a 30 Vdc o fino a 250 Vac per circuiti AC.

Opzioni / Varianti

• Interfaccia: RS485 (ASCII + MODBUS/RTU Slave) o Ethernet (ASCII + MODBUS/TCP Server)
• Varianti analogiche: 4xAIOX / 8xAIOX / 16xAIOX (I/O analogici universali per canale: 0/2–10 V, 0/4–20 mA, RTD, DI)
• Combinazioni DI & relè: esempi includono 32xDI (≤48 Vdc) + 12xrelè (≤30 Vdc, ≤250 Vac, ≤6 A); altre combinazioni disponibili

Documentazione fornita
Ogni prodotto è fornito con un elenco di comandi ASCII, una tabella dei registri MODBUS e documenti allegati di catalogo/prodotto (pagine catalogo, manuali e certificati) per supportare l'integrazione e la certificazione.

Specifiche tecniche

• Famiglia prodotto: RESI IO modules
• Larghezze tipiche: 4 MU, 8 MU o 12 MU
• Foratura pannello: compatibile con foratura 45 mm per quadri elettrici
• Interfacce: RS485 (MODBUS/RTU Slave) o Ethernet (MODBUS/TCP)
• Protocolli: MODBUS/RTU, MODBUS/TCP, protocollo comandi ASCII
• Alimentazione: ampia gamma 12–48 Vdc
• I/O analogici per canale: configurabili come 0/2–10 V, 0/4–20 mA, resistenza (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) o ingresso digitale (contatto pulito / 24 Vdc)
• Ingressi digitali: fino a 48 Vdc
• Uscite relè: Form A (normalmente aperte), contatti AgSnO2, fino a 6 A max; tensioni supportate fino a 30 Vdc o 250 Vac a seconda della configurazione
• Riferimento esempio: RESI-32DI12RO4AIOX-SIO
• Prezzo indicativo (escl. IVA): 484,50 EUR
• Software di configurazione e test: RESIConfigurator
