Modulo I/O digitale

Modbus TCPModbusEthernet

Panoramica

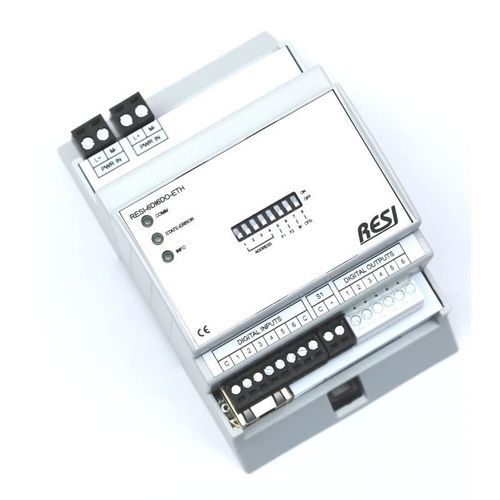

Moduli I/O digitali modulari per automazione degli edifici, automazione industriale e infrastrutture. Disponibili nei formati 4 MU, 8 MU o 12 MU per adattarsi al ritaglio standard da 45 mm dei quadri elettrici; progettati per installazioni compatte e distribuzioni I/O scalabili.

Interfacce e protocolli

• Interfaccia RS485 con protocollo MODBUS/RTU Slave
• Interfaccia Ethernet con protocollo MODBUS/TCP Server
• Tutti i moduli supportano un semplice protocollo ASCII (per sistemi di controllo media o controller IoT che utilizzano Node-RED, NodeJs o Python)
• Le versioni Ethernet supportano inoltre MODBUS/RTU via Ethernet

Alimentazione
Ingresso di alimentazione DC a campo di tensione esteso: 12–48 Vdc. Progettato per ambienti di alimentazione industriale e reti DC.

Ingressi e uscite digitali

• Ingressi digitali: per segnali DC fino a 48 Vdc
• Uscite digitali: per segnali DC fino a 30 Vdc
• Gruppi di uscite indipendenti consentono tensioni di uscita miste su un singolo modulo (es. 12 Vdc e 24 Vdc)
• Protezione delle uscite e funzioni di diagnostica (a seconda del tipo di modulo): rilevamento sovraccarico termico, rilevamento cortocircuito, rilevamento linea aperta, rilevamento sovracorrente; uscite protette contro cortocircuiti

Configurazioni moduli disponibili (esempi dalle opzioni prodotto)

• 6xDI + 6xDO (≤30 Vdc, ≤700 mA)
• 12xDI + 12xDO (≤30 Vdc, ≤700 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤350 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤700 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤350 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤700 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤350 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤700 mA)
• 76xDI + 72xDO (≤30 Vdc, ≤700 mA)

Come configurare
Utilizzare RESIConfigurator (software gratuito) per parametrizzare e testare i moduli I/O. Ogni prodotto include un elenco completo dei comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate per integrazione e messa in servizio.

Specifiche tecniche

• Nome della serie: IOs-digital INs+OUTs
• Form factor: 4 MU, 8 MU, 12 MU (si adatta al ritaglio di 45 mm)
• Alimentazione: 12 - 48 Vdc
• Interfacce: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server); protocollo ASCII supportato
• Valutazione DI: segnali DC fino a 48 Vdc
• Valutazione DO: segnali DC fino a 30 Vdc
• Corrente di uscita per canale: varianti fino a 700 mA (con diagnostica estesa) o 350 mA (varianti economiche RESI-Lxxx)
• Diagnostica (per moduli da 700 mA): sovraccarico termico, cortocircuito, linea aperta, sovracorrente; uscite protette contro cortocircuiti
• Varianti modulari disponibili da piccolo (6 DI / 6 DO) a grande (fino a 76 DI / 72 DO)
• Esempio di riferimento: RESI-6DI6DO-SIO
