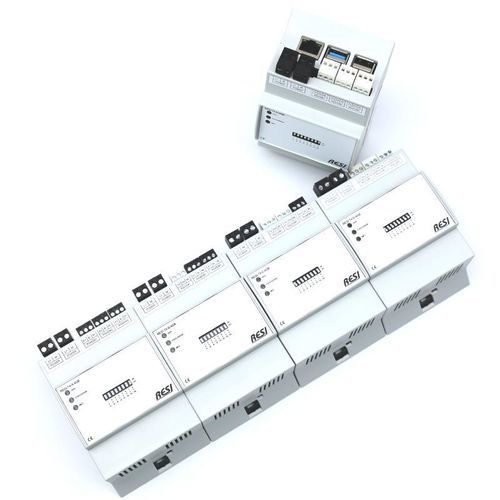

Controllore M2M RS232 RESI-T4

CANopenModbusTCP/IP

SFRUTTATE LA POTENZA DI RASPBERRY PI® 4 NELLE VOSTRE SOLUZIONI
RESI utilizza prodotti Raspberry Pi® fin dall'era del Pi 2 e ha installato migliaia di controller in progetti di automazione degli edifici e applicazioni industriali. La serie RESI T4 integra la scheda Raspberry Pi® 4 in un controller di classe industriale progettato per il montaggio su guida DIN e a parete, offrendo una soluzione IoT pronta per integratori e OEM.

COSA LO RENDE DIVERSO?
La scheda Raspberry Pi® 4 standard è inserita in un involucro industriale compatibile con quadri dotati di ritaglio frontale da 45 mm, comune nell'automazione degli edifici. È integrato un alimentatore a gamma estesa che accetta 12–48 V DC. Un coprocessore ARM® gestisce le interfacce seriali (RS232, RS485 o KNX) e aggiunge funzionalità: numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e interruttore DIP per funzioni software. Alcuni modelli offrono supporto CAN 2.0 e CAN‑FD. Le interfacce standard della Raspberry Pi® 4 restano accessibili.

CARATTERISTICHE HARDWARE PRINCIPALI

• Involucro industriale per montaggio su guida DIN e a parete; compatibile con ritaglio frontale da 45 mm
• Alimentazione a gamma estesa: 12–48 V DC
• Coprocessore ARM® per gestione delle interfacce seriali e funzioni aggiuntive
• Extra del coprocessore: numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica (persistente), orologio RTC con condensatore di backup, LED di stato, interruttore DIP
• Supporto CAN opzionale: CAN 2.0 e CAN‑FD su modelli selezionati
• Interfacce Raspberry Pi® 4 standard: 2× HDMI, 1× Ethernet, 3× USB (una utilizzata internamente), 1× uscita audio, WLAN e BLE a bordo
• Opzioni memoria: 2 GB / 4 GB / 8 GB RAM; fornito con scheda SD da 32 GB e OS Linux

UTILIZZO SU LINUX
Il coprocessore ARM® è esposto come dispositivo seriale collegato via USB disponibile come /dev/ttyACM0. Non è richiesta una distribuzione o un driver Linux speciale. Sono forniti due metodi: un set di comandi ASCII semplice (es. #VERSION, #GRTC) e un protocollo MODBUS/RTU master per controllare tutte le funzioni del coprocessore.

UTILIZZO DELLE INTERFACCE SERIALI
Il coprocessore mappa ogni interfaccia RS485, RS232 o KNX sui dispositivi seriali USB /dev/ttyACM1 – /dev/ttyACM3. Questi appaiono come porte seriali native in Linux. Lo switching di direzione, critico in tempo per RS485, è gestito dal coprocessore, sollevando il sistema host dai vincoli temporali.

SOFTWARE

• Ambienti di sviluppo e runtime: Node-RED, Node.js, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Basi dati: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione / UI: Grafana, Apache
• Domotica: OpenHAB, FHEM, Home Assistant, ioBroker
• Connettività cloud: MQTT, HTTPS, Azure IoT, servizi web AWS
• VPN e routing: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• PLC industriale: CODESYS

DOCUMENTI E ALLEGATI
Manuali prodotto, documenti allegati, elenchi comandi ASCII/MODBUS e dichiarazioni di conformità sono disponibili in PDF (manuali specifici per modello, documenti allegati e mappature delle interfacce).

SPECIFICHE TECNICHE

• Famiglia / modello: RESI T4 controller IoT industriale basato su Raspberry Pi® 4
• Ingresso alimentazione: 12–48 V DC (ampio intervallo)
• Montaggio: guida DIN e montaggio a parete; compatibile con ritaglio frontale da 45 mm
• Coprocessore: ARM® che fornisce gestione delle interfacce seriali, numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttore DIP
• Interfacce seriali: RS232 / RS485 / KNX configurabili su slot di interfaccia; switching direzione RS485 gestito dal coprocessore
• Mapping USB seriale: coprocessore su /dev/ttyACM0; interfacce mappate su /dev/ttyACM1 – /dev/ttyACM3
• CAN: CAN 2.0 e CAN‑FD opzionali su modelli selezionati
• Interfacce Raspberry Pi® 4: 2× HDMI, 1× Ethernet, 3× USB (una usata internamente), 1× uscita audio, WLAN & BLE a bordo
• Opzioni RAM: 2 GB / 4 GB / 8 GB
• Storage: fornito con scheda SD da 32 GB e OS Linux
• Protocolli supportati: set di comandi ASCII e MODBUS/RTU master; protocolli cloud MQTT, HTTPS, Azure IoT, servizi AWS
• Compatibilità software: ampia gamma di strumenti Linux open-source e database; supporta applicazioni da Node-RED a CODESYS industriale
• Casi d'uso tipici: automazione degli edifici, gateway IoT, controller industriali, domotica, VPN/router, multimedia e soluzioni PLC
