Controllore M2M TCP/IP C4

cellulare IoTModbusRS422/RS485

PANORAMICA DELLA PIATTAFORMA

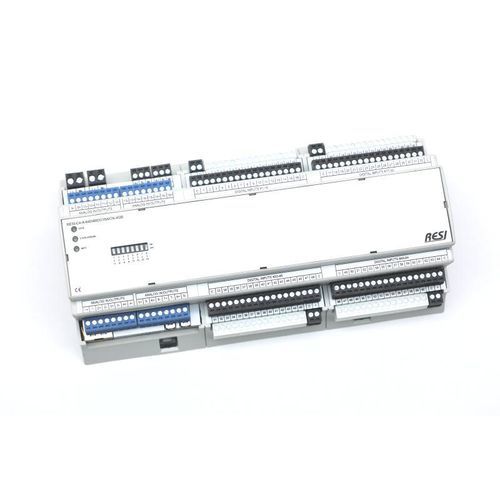

La serie C4 è un controller IoT industriale basato sul Raspberry Pi Compute Module 4, inserito in un involucro per montaggio su guida DIN o a parete. Le dimensioni disponibili (4MU, 8MU, 12MU) si adattano alle aperture frontali standard dei quadri elettrici. Diverse varianti offrono combinazioni di RAM e I/O digitali/analogici configurabili per automazione degli edifici, controllo industriale e applicazioni connesse al cloud.

CARATTERISTICHE PRINCIPALI
Involucro industriale per montaggio su guida DIN e a parete; alimentazione wide-range 12–48 Vdc; coprocesso ARM per attività critiche in tempo reale e gestione delle interfacce seriali; 2 kB di RAM ferromagnetica persistente; numero di serie unico a 96 bit; orologio in tempo reale con condensatore di backup; LED di stato e interruttore DIP per uso software. Interfacce Compute Module 4 disponibili: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0. Opzioni RAM: 2 / 4 / 8 GB; scheda SD 32 GB con Linux OS (configurabile).

INGRESSI E USCITE INTEGRATI
Diverse varianti integrano I/O digitali e analogici. Il coprocesso ARM gestisce gli I/O internamente, pertanto il software applicativo accede generalmente agli I/O tramite un dispositivo seriale. Il coprocesso mappa i dispositivi seriali per l'accesso nativo Linux e gestisce la commutazione di direzione RS485.

• Dispositivi seriali: /dev/ttyACM0 (protocollo ASCII), /dev/ttyACM1 (MODBUS/RTU master)
• RS485: esposto via USB (es. /dev/ttyACM2) e gestito dal coprocesso
• Opzioni: uscite a relè, driver per strisce LED, ingressi per sensori di temperatura, controllo di tende/avvolgibili

INGRESSI/USCITE ANALOGICHE UNIVERSALI (AIOX)
I moduli AIOX sono disponibili in varianti da 4, 8 o 16 canali. Ogni canale è configurabile individualmente come una delle seguenti opzioni:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Misura di resistenza: 0–1 MΩ
• Ingresso sensore temperatura: PT100, PT1000, NI1000 (DIN43760)
• Ingresso digitale: 24 Vdc o contatto pulito

I/O DIGITALI
Gli ingressi digitali accettano segnali 12–48 Vdc. Le uscite digitali commutano fino a 30 Vdc e fino a 750 mA per canale. Tutte le uscite digitali includono protezione contro cortocircuito e sovraccarico termico. Le funzionalità di diagnostica integrate (filo aperto, sovracorrente, corto verso Vdd, ecc.) permettono il monitoraggio e l'allarme di postazioni remote.

COME UTILIZZARE L'INTERFACCIA SERIALE?
Usare /dev/ttyACM0 per un protocollo ASCII semplice e /dev/ttyACM1 per comunicazioni MODBUS/RTU master. Il coprocesso mappa RS485 su un dispositivo seriale nativo (es. /dev/ttyACM2) e gestisce la commutazione di direzione critica nel tempo, sollevando il sistema Linux da questo compito.

SOFTWARE ED ECOSISTEMA
I controller sono forniti con una distribuzione Linux Raspberry Pi standard e supportano strumenti open-source comuni.

• Sviluppo: Node-RED, Node.js, Python, Java, JavaScript, C#, C++, Scratch
• Database: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione / Web: Grafana, Apache
• Home automation: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud / Protocolli: MQTT, HTTPS, Azure IoT, AWS
• VPN / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• PLC industriale: CODESYS

SCEGLI LA TUA VERSIONE
Disponibili più varianti che combinano dimensione della RAM e numero/tipo di I/O analogici e digitali. Non tutte le combinazioni sono possibili; verificare i dettagli del prodotto o il codice d'ordine per la configurazione scelta.

SPECIFICHE TECNICHE

• Serie: controller IoT C4 basato su Raspberry Pi Compute Module 4
• Riferimento esempio: RESI-C4-A-4AIOX-2GB (varia in base alla configurazione)
• Involucro: housing industriale per guida DIN e montaggio a parete; dimensioni: 4MU, 8MU, 12MU
• Alimentazione: 12–48 Vdc
• Coprocesso: coprocesso ARM; numero di serie unico 96 bit; 2 kB RAM ferromagnetica; RTC con condensatore di backup; LED di stato; switch DIP
• Porte Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Opzioni RAM: 2 / 4 / 8 GB; storage: SD card 32 GB con Linux OS (standard)
• I/O analogici (AIOX): 4 / 8 / 16 canali, configurabili (0/2–10 V, 0/4–20 mA, 0–1 MΩ, PT100/PT1000/NI1000, digitale)
• Ingressi digitali: 12–48 Vdc
• Uscite digitali: fino a 30 Vdc, fino a 750 mA per canale; protette contro cortocircuiti e sovraccarichi
• Diagnostica: rilevamento filo aperto, sovracorrente, corto verso Vdd
• Opzioni IO: uscite a relè, driver per strisce LED, ingressi sensori di temperatura specifici, controllo tende
• Interfacce seriali: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU master), /dev/ttyACM2 (RS485 via USB)
• Nota: nessuno spazio per secondo Ethernet integrato o modem LTE in queste versioni
