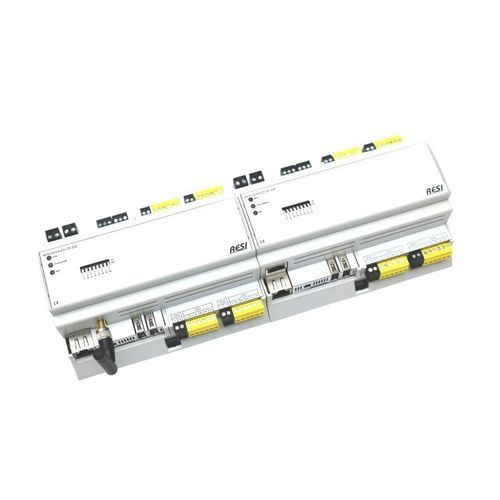

Controllore d'illuminazione LED RESI-C4-A-4LED-2GB

Ethernetcellulare IoTUSB

Panoramica
Sfruttate la potenza del Raspberry Pi Compute Module 4 in un controller IoT industriale progettato da RESI. Dispositivo di grado industriale in cassa per montaggio su guida DIN e a parete, disponibile nelle dimensioni 4MU, 8MU e 12MU. Include un alimentatore a ampia gamma (12–48 Vdc) e un coproccessore ARM per gestire interfacce critiche in tempo e la gestione I/O.

Caratteristiche principali

• Cassa industriale per montaggio su guida DIN e a parete; compatibile con ritagli frontali standard da 45 mm.
• Alimentazione ampia gamma: 12–48 Vdc.
• Coprocessore ARM con numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica per valori persistenti, RTC con condensatore di backup, LED di stato e interruttore DIP per uso software.
• Interfacce standard del Raspberry Pi Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0; opzioni RAM 2/4/8 GB; scheda SD da 32 GB con Linux.

I/O e interfacce seriali
Il controller è disponibile in versioni con I/O integrati. Il coprocessore ARM gestisce gli I/O internamente in modo che il software principale comunichi con le funzioni I/O tramite dispositivi seriali. Mappature interfacce seriali: /dev/ttyACM0 (protocollo testo ASCII), /dev/ttyACM1 (MODBUS/RTU master) e RS485 via USB mappata su /dev/ttyACM2 (seriale nativa). Tipi di I/O disponibili: ingressi/uscite digitali, uscite relè, I/O specifici per strisce LED, ingressi sensori di temperatura e controllo tende/oscuranti.

Ingressi/uscite analogiche universali (AIOX)

• Disponibili in 4 / 8 / 16 canali.
• Ogni canale può essere configurato individualmente come:
• Ingresso analogico: 0 / 2–10 V o 0 / 4–20 mA
• Uscita analogica: 0 / 2–10 V o 0 / 4–20 mA
• Ingresso misura resistenza: 0 a 1 MΩ
• Ingresso sensore PT100, PT1000, NI1000-DIN43760
• Ingresso digitale per 24 Vdc o contatto pulito

Software e connettività
Fornito con una distribuzione Linux standard per Raspberry Pi e compatibile con software open-source: Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch. Database supportati: MariaDB, MongoDB, InfluxDB e PostgreSQL. Strumenti di UI/visualizzazione come Grafana o Apache possono essere utilizzati. Compatibilità domotica: OpenHAB, FHEM, Home Assistant, IO Broker. Connettività cloud tramite MQTT, HTTPS, Azure IoT e servizi web standard. La piattaforma può inoltre essere impiegata per VPN/router (OpenWrt, OpenRouter, OpenVPN, WireGuard), soluzioni multimediali (KODI) e PLC industriali (CODESYS).

Strisce LED e varianti
Controllo di fino a 12 strisce LED a tensione costante, configurate come 12 uscite PWM in 4 gruppi. Sono disponibili versioni con secondo Ethernet o modem LTE integrato per comunicazione remota/cloud. Nota: non tutte le combinazioni di opzioni sono tecnicamente possibili; consultare i dettagli prodotto per i numeri d'ordine e le combinazioni selezionabili.

Specifiche tecniche

• Nome commerciale: C4-LED stripes PWM
• Serie / modello: C4
• Riferimento: RESI-C4-A-4LED-2GB
• ID prodotto: 25
• Uscite: 12 × uscite PWM (in 4 gruppi)
• Opzioni RAM: 2 GB (default), 4 GB, 8 GB
• Opzioni aggiuntive: nessuna / 2° Ethernet / modem LTE
• Alimentazione: 12–48 Vdc (ampia gamma)
• Montaggio: guida DIN e fissaggio a parete; compatibile con ritaglio frontale 45 mm
• Compute Module: Raspberry Pi Compute Module 4 (Micro HDMI, Ethernet, 2×USB 2.0, scheda SD con Linux)
• Interfacce seriali: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), RS485 via USB → /dev/ttyACM2
• Software: distribuzione Linux standard Raspberry Pi; supporta Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch, MariaDB, MongoDB, InfluxDB, PostgreSQL, Grafana, Apache, OpenHAB, FHEM, Home Assistant, IO Broker, MQTT, HTTPS, Azure IoT, servizi web AWS
• Quantità disponibile (pagina): 10
• Prezzo (escl. IVA): EUR 373.40
