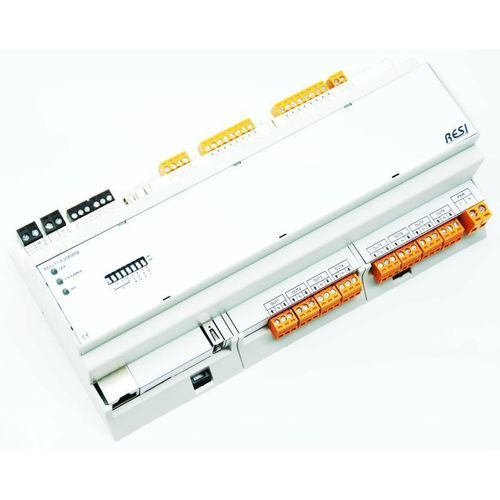

Unità di controllo a distanza RESI-C4-A-4SB-2GB

TCP/IPper applicazioni domotichedi posizionamento

Panoramica
Utilizza il Raspberry Pi® Compute Module 4 all'interno di un controller IoT di grado industriale sviluppato da RESI per montaggio su guida DIN e a parete. Disponibile in misure 4MU, 8MU e 12MU per adattarsi a quadri elettrici standard con apertura frontale da 45 mm. La piattaforma supporta il controllo di tende e persiane con varianti per 4 o 8 motori 230 V e configurazioni IO multiple.

Principali miglioramenti hardware

• Alimentazione a larga gamma: 12–48 Vdc
• Co-processore ARM® integrato per RS485 e funzioni critiche in tempo reale
• Caratteristiche del co-processore: numero di serie unico a 96 bit, 2 kB RAM ferromagnetica per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e switch DIP

Funzionalità standard del Compute Module 4 disponibili

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Opzioni RAM: 2 GB / 4 GB / 8 GB
• SD card 32 GB con Linux OS (standard)

Ingressi/uscite integrate e gestione IO
Il co-processore ARM® gestisce le IO integrate localmente; il software applicativo accede alle funzioni IO tramite interfacce seriali. Interfacce fornite:

• /dev/ttyACM0 — protocollo testo ASCII
• /dev/ttyACM1 — MODBUS/RTU master
• /dev/ttyACM2 — RS485 mappato tramite USB (interfaccia seriale nativa per Linux)

I tipi di IO disponibili includono ingressi/uscite digitali, uscite relè, uscite per strisce LED, ingressi per sensori di temperatura e uscite dedicate per il controllo di tende e persiane.

Ingressi/uscite analogiche universali (AIOX)
I moduli AIOX sono proposti con 4, 8 o 16 canali. Ogni canale può essere configurato come:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Misura di resistenza: 0–1 MΩ
• Ingresso sensore: PT100, PT1000, NI1000-DIN43760
• Ingresso digitale: 24 Vdc o contatto pulito

Software e integrazione
I controller vengono forniti con una distribuzione Linux standard per Raspberry Pi. Ambienti supportati: Node-RED, Node.js, Python, Java, C#, C++, JavaScript, HTML e database SQL/NoSQL (MariaDB, MongoDB, InfluxDB, PostgreSQL). Integrazioni tipiche: Grafana/Apache per UI, OpenHAB/FHEM/Home Assistant/IO Broker per automazione, MQTT/HTTPS/Azure IoT/AWS per cloud, e OpenWrt/OpenRouter/OpenVPN/WireGuard per VPN/router. CODESYS è supportato per soluzioni PLC industriali.

Famiglia di prodotti / versioni
Controllo di 4 o 8 tende/persiane con motori 230 V a seconda della variante. Opzioni: ingressi pulsante locali aggiuntivi, ingressi di allarme (vento/pioggia), seconda porta Ethernet o modem LTE integrato. Non tutte le combinazioni sono disponibili per ogni codice d'ordine—verificare i dettagli prodotto.

Varianti selezionabili disponibili (esempi)

• C4-shades&blinds: 4xSB
• C4-shades&blinds: 8xSB
• 10xRI + 4xSB
• 20xRI + 8xSB

Caratteristiche / specifiche tecniche

• Riferimento: RESI-C4-A-4SB-2GB
• Modello / serie: C4
• Marca: RESI
• Prezzo (escl. IVA): 373.40 EUR
• Unità di prezzo: per pezzo
• Alimentazione: 12–48 Vdc
• Montaggio: guida DIN e a parete; 4MU / 8MU / 12MU; si adatta a apertura frontale 45 mm
• Interfacce Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Opzioni RAM: 2 GB, 4 GB, 8 GB
• Memoria: SD card 32 GB con Linux OS (standard)
• Co-processore: numero di serie 96 bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, switch DIP
• Interfacce seriali: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), /dev/ttyACM2 (RS485 via USB)
• Opzioni IO: I/O digitali, uscite relè, uscite per strisce LED, ingressi sensore temperatura, uscite controllo tende/persiane
• Canali AIOX: 4 / 8 / 16 con modalità configurabili per canale
• Configurazioni AIOX: ingresso analogico 0/2–10 V o 0/4–20 mA; uscita analogica 0/2–10 V o 0/4–20 mA; resistenza 0–1 MΩ; ingressi sensore PT100 / PT1000 / NI1000; ingresso digitale 24 Vdc o contatto pulito
• Opzionali: seconda porta Ethernet, modem LTE integrato
• Quantità in stock (dato pagina): 10 unità (varia per variante)
