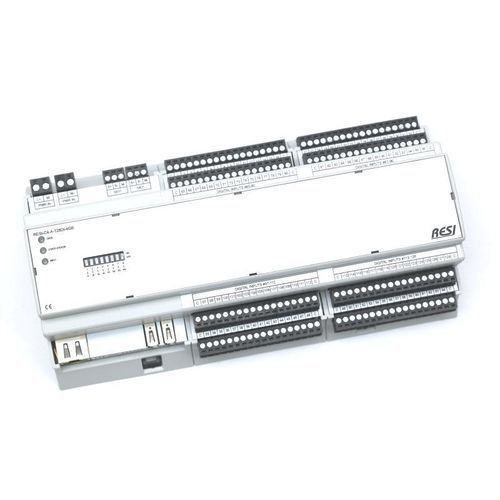

Unità terminale remota Modbus RTU C4

LTE Cat 1EthernetRS-485

Panoramica
RESI fornisce un controller IoT industriale basato sul Raspberry Pi® Compute Module 4. Il dispositivo unisce le interfacce standard del Compute Module 4 all’elettronica industriale e a un coprocesso ARM® aggiuntivo per gestire in modo affidabile le funzioni IO critiche in tempo.

Cosa lo distingue?
La scheda Compute Module 4 è montata in un involucro industriale per installazione su guida DIN e a parete. Dimensioni disponibili: 4MU, 8MU e 12MU. Adatto per quadri elettrici standard con foro da 45 mm. Alimentatore interno a ampia gamma (12–48 VDC) incluso.

Coprocessore / Caratteristiche hardware
Il coprocesso ARM® integrato gestisce l’interfaccia seriale RS485 e i compiti sensibili al tempo. Le caratteristiche includono un numero di serie univoco a 96 bit, 2 kB di RAM ferromagnetica per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e DIP switch per l’uso software.

Funzioni standard del Compute Module 4

• 1 × Micro HDMI
• 1 × Ethernet
• 2 × USB 2.0
• Opzioni RAM: 2 GB, 4 GB o 8 GB
• Scheda SD da 32 GB con Linux OS (preinstallata)

Ingressi e uscite integrati (IO)
Sono disponibili diverse versioni con IO integrati. Il coprocesso ARM® raggruppa tutti gli IO internamente in modo che il software abbia bisogno di una sola interfaccia seriale. Interfacce di comunicazione (a seconda della configurazione):

• /dev/ttyACM0: protocollo testuale ASCII
• /dev/ttyACM1: MODBUS/RTU master
• /dev/ttyACM2: RS485 via USB (seriale nativo in Linux; commutazione di direzione gestita dal coprocesso)

Varianti IO / Esempi

• Versioni con ingressi digitali: es. 14 o 48 ingressi digitali per segnali 12–250 Vac/dc
• Versioni con ingressi digitali a bassa tensione: es. 6 a 152 ingressi digitali per segnali 12–48 Vdc
• Versioni con uscite a relè
• IO speciali: strisce LED, ingressi sensori di temperatura, controllo tapparelle/avvolgibili

Ingressi/Uscite analogiche universali (AIOX)
Disponibili con 4 / 8 / 16 canali. Ogni canale è configurabile individualmente come:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Ingresso misura resistenza: 0 … 1 MΩ
• Ingresso sensore PT100, PT1000, NI1000 (DIN43760)
• Ingresso digitale: 24 V DC o contatto pulito

Estensioni / Opzioni
Come add-on sono disponibili, ad esempio :

• Seconda porta Ethernet
• Modem LTE integrato

Software e casi d’uso
Fornito con una distribuzione Linux standard Raspberry Pi; compatibile con numerose soluzioni open-source e ambienti di sviluppo. Esempi:

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Database: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione / Web server: Grafana, Apache
• Domotica: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud / protocolli: MQTT, HTTPS, Azure IoT, servizi web AWS
• VPNs / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• PLC industriale: CODESYS

Nota sulle versioni
Non tutte le combinazioni sono tecnicamente possibili. Controllare il numero d’ordine / i dettagli dell’articolo per assicurare la configurazione desiderata.

Specifiche tecniche

• Nome prodotto: C4 (variante C4-nur DEs)
• Articolo n.: RESI-C4-A-6DI-2GB
• Involucro: Involucro industriale per guida DIN / montaggio a parete (4MU / 8MU / 12MU)
• Alimentazione: Ampia gamma 12–48 VDC (interna)
• Interfacce Compute Module: 1× Micro HDMI, 1× Ethernet, 2× USB 2.0
• RAM: 2 GB / 4 GB / 8 GB (configurabile)
• Memoria: Scheda SD 32 GB con Linux
• Coprocessore: Coprocessore ARM® con seriale 96-bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, DIP switch
• Mapping interfacce seriali: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU master), /dev/ttyACM2 (RS485)
• IO analogiche (AIOX): 4/8/16 canali, configurabile (0/2–10 V, 0/4–20 mA, resistenza, PT100/PT1000/NI1000)
• IO digitali: Varianti con diversi numeri di canali (es. 6, 14, 48, 64, 128, 152)
• Opzioni: 2° Ethernet, modem LTE integrato
• Prezzo (netto, configurazione standard mostrata): 309.10 EUR
