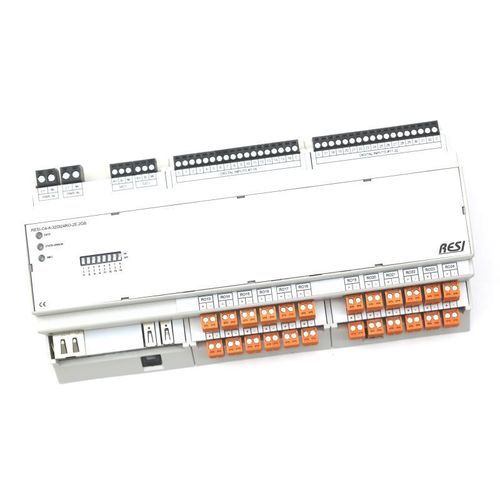

Controllore M2M TCP/IP C4

cellulare IoTcellulare IoTRS422/RS485

Panoramica
Il C4 è un controller IoT di classe industriale basato su Raspberry Pi® Compute Module 4, fornito in contenitori per montaggio su guida DIN o a parete (4MU, 8MU, 12MU). Combina la piattaforma CM4 con un co-processore ARM® integrato e alimentazione a ampia gamma per applicazioni di supervisione e controllo industriale.

Cosa lo distingue?
Progettato per integrazione in quadri con ritaglio frontale da 45 mm, il C4 aggiunge un co-processore ARM® dedicato per la gestione delle I/O critiche in tempo reale, alimentazione 12–48 Vdc e configurazioni I/O modulari per un dispiegamento flessibile.

Co-processore ARM® — caratteristiche

• Gestione interna di RS485 e altre attività critiche in tempo reale
• Numero di serie unico a 96 bit per identificazione dispositivo
• 2 kB di RAM ferromagnetica per valori persistenti
• Real-time clock con condensatore di backup
• LED di stato e interruttore DIP per configurazione e diagnostica locali

Raspberry Pi Compute Module 4 — funzionalità disponibili

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Opzioni RAM: 2 GB, 4 GB, 8 GB
• Scheda SD 32 GB con Linux (consegna standard)

Ingressi e uscite integrati
I modelli sono disponibili con ingressi digitali e uscite a relè integrate. Il co-processore ARM® mappa e gestisce le I/O in modo che le applicazioni host accedano ai segnali tramite interfacce seriali semplici per un funzionamento industriale affidabile.

Dettagli I/O digitali / relè

• Ingressi digitali: progettati per segnali 12–48 Vdc
• Uscite relè: fino a 30 Vdc o 250 Vac, max. 6 A per canale
• Materiale contatti relè: AgSnO2
• Relè a stato solido opzionali: 1 A (230 Vac/dc), 3 A (60 Vac/dc), 6 A (60 Vac/dc) per un elevato numero di cicli

Ingressi/uscite analogiche universali (AIOX)
Disponibili in 4, 8 o 16 canali; ogni canale è configurabile individualmente come:

• Ingresso analogico: 0 / 2–10 V o 0 / 4–20 mA
• Uscita analogica: 0 / 2–10 V o 0 / 4–20 mA
• Ingresso misura resistenza: 0 a 1 MΩ
• Ingresso sensore PT100, PT1000, NI1000-DIN43760
• Ingresso digitale per 24 Vdc o contatto pulito

Come usare le interfacce seriali

• dev/ttyACM0 — protocollo ASCII semplice per I/O generali
• dev/ttyACM1 — protocollo MODBUS/RTU master
• dev/ttyACM2 — RS485 mappato via USB (commutazione di direzione gestita dal co-processore)

Software e integrazione

• Fornito con la distribuzione Linux standard Raspberry Pi
• Supporta stack open-source comuni: Node-RED, NodeJs, Python, Java, C/C++, ecc.
• Compatibile con DB SQL/NoSQL: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione e UI: Grafana, Apache; automazione domestica: OpenHAB, Home Assistant, ioBroker
• Connettività cloud: MQTT, HTTPS, Azure IoT, AWS
• VPN e routing: OpenWrt, OpenVPN, WireGuard
• Opzionale: multimedia (KODI), PLC industriale (CODESYS)

Varianti e opzioni disponibili

• Esempi di configurazioni I/O: 10xRI + 8xRO; 20xRI + 16xRO; 32xDI + 12xRO; 32xDI + 24xRO
• Addon C4: nessuno; 2° Ethernet; modem LTE integrato
• Dimensioni RAM: 2 GB, 4 GB, 8 GB

Uso
Progettato per monitoraggio, controllo e allarme di stazioni remote, il C4 è adatto come IoT PLC o DDC in automazione degli edifici e ambienti industriali che richiedono I/O modulari, accesso seriale e la flessibilità del CM4.

Specifiche tecniche

• Serie: C4 (controller IoT basato su Compute Module 4)
• Dimensioni custodia: 4MU, 8MU, 12MU (montaggio guida DIN / parete)
• Alimentazione: 12–48 Vdc (integrata)
• Co-processore: ARM® con seriale 96 bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttore DIP
• Interfacce seriali: dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU master), dev/ttyACM2 (RS485 mappato via USB)
• Ingressi digitali: 12–48 Vdc
• Uscite relè: fino a 30 Vdc / 250 Vac, max. 6 A per canale (contatti AgSnO2)
• Opzioni relè a stato solido: 1 A (230 Vac/dc), 3 A (60 Vac/dc), 6 A (60 Vac/dc)
• Canali AIOX: 4 / 8 / 16, configurabili (0/2–10 V, 0/4–20 mA, misura resistenza 0–1 MΩ, ingressi PT100/PT1000/NI1000, ingresso digitale 24 Vdc / contatto pulito)
• Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, RAM 2/4/8 GB, scheda SD 32 GB con Linux
• Configurazioni IO tipiche: 10xRI+8xRO; 20xRI+16xRO; 32xDI+12xRO; 32xDI+24xRO
• Opzioni: 2° Ethernet, modem LTE
