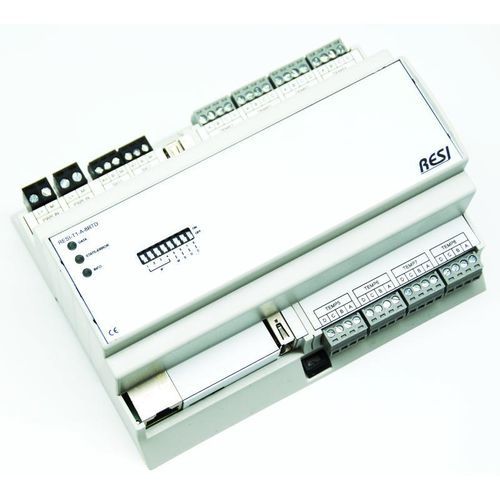

Modulo di ingresso analogico RESI-C4-A-8RTD-2GB

digitaleEthernetRS-485

SFRUTTATE LA POTENZA DEL Raspberry Pi® Compute Module 4 NELLE VOSTRE SOLUZIONI
RESI utilizza prodotti Raspberry Pi® dal Compute Module 3 e ha installato migliaia di controller in progetti. Il risultato è un controller IoT di classe industriale basato sul Raspberry Pi® Compute Module 4.

CHE COSA CAMBIA?
La scheda Compute Module 4 è installata in un contenitore industriale per montaggio su guida DIN e a parete. Dimensioni disponibili: 4MU, 8MU e 12MU. I controller C4 si adattano ai quadri elettrici standard con apertura frontale da 45 mm. Alimentatore wide-range integrato (12–48 VDC). È stato aggiunto un coprocessore ARM® che gestisce RS485 e attività critiche nel tempo. Funzionalità del coprocessore: numero di serie 96-bit univoco, 2 kB di RAM ferromagnetica per valori persistenti, RTC con condensatore di backup, LED di stato e interruttori DIP per uso software. Funzioni standard del Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, opzioni RAM 2/4/8 GB, scheda SD 32 GB con Linux OS.

I/O INTEGRATI!
Sono disponibili diverse versioni con I/O integrati. Il coprocessore ARM® gestisce questi I/O internamente, quindi il software necessita di una sola interfaccia seriale per controllarli. Interfacce di comunicazione (esempi):

• /dev/ttyACM0 – comunicazione con protocollo testo ASCII
• /dev/ttyACM1 – comunicazione con protocollo MODBUS/RTU master

Sono disponibili anche versioni con uscite relè. Opzioni I/O speciali: uscita striscia LED, ingressi sensori di temperatura, controllo tapparelle/tende.

I/O ANALOGICI UNIVERSALI (AIOX)
Disponibile con 4, 8 o 16 canali. Ogni canale è configurabile singolarmente. Configurazioni possibili:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Misura di resistenza: 0 a 1 MΩ
• Ingresso RTD: PT100, PT1000, NI100-DIN43760
• Ingresso digitale: 24 V DC o contatto pulito

COME SI USA L'INTERFACCIA SERIALE?
Il coprocessore ARM® mappa l'interfaccia RS485 su USB verso un dispositivo seriale. Esempio:

• /dev/ttyACM2 – porta seriale nativa (RS485 via USB), commutazione di direzione RS485 gestita dal coprocessore

QUALI SOFTWARE?
Fornito con una distribuzione Linux standard per Raspberry Pi. Strumenti open-source supportati e consigliati (esempi):

• Node-RED, NodeJs
• Python, Java, JavaScript, C#, C++
• HTML, Scratch
• Database: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione: Grafana, Apache
• Domotica: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/Comunicazione: MQTT, HTTPS, Azure IoT, servizi web AWS
• VPN / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• SPS/Runtime: CODESYS

QUESTA VERSIONE?
Leggere la temperatura reale di fino a 8 sensori RTD con il controller IoT basato su Compute Module 4. Varianti opzionali: seconda interfaccia Ethernet o modem LTE integrato per comunicazioni remote. Cablaggio sensori: 2, 3 o 4 fili. Tipi di sensore supportati: PT100, PT1000, NI100-DIN43760.

Specifiche tecniche

• Serie prodotto: C4 (controller basati su RPI Compute Module 4)
• Articolo n. (riferimento): RESI-C4-A-8RTD-2GB
• Configurazione standard selezionata: 8x ingressi RTD (2/3/4 fili)
• Opzione RAM (selezionata): 2 GB (altre opzioni: 4 GB, 8 GB)
• Alimentazione wide-range: 12–48 V DC
• Chassis: contenitore industriale per guida DIN e montaggio a parete (4MU / 8MU / 12MU)
• Coprocessore ARM®: gestione RS485, numero di serie 96-bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttori DIP
• Porte standard del Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Memoria: scheda SD 32 GB con Linux OS (consegna standard)
• Opzioni I/O: I/O digitali, uscite relè, uscita striscia LED, controllo tapparelle, ingressi sensori di temperatura
• AIOX: 4 / 8 / 16 canali, configurabile (I/O analogici, mA/V, resistenza, RTD, digitale)
• Mapping seriale: dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU Master), dev/ttyACM2 (RS485 via USB)
• Max canali RTD nella versione presentata: 8 sensori RTD
• Cablaggio sensore: 2, 3 o 4 fili
• Tipi di sensore supportati: PT100, PT1000, NI100-DIN43760
• Prezzo (esclusa IVA) per la variante configurata: 524.30 EUR
• Nota: Non tutte le combinazioni sono tecnicamente possibili; verificare i codici articolo e d'ordine per la configurazione scelta
