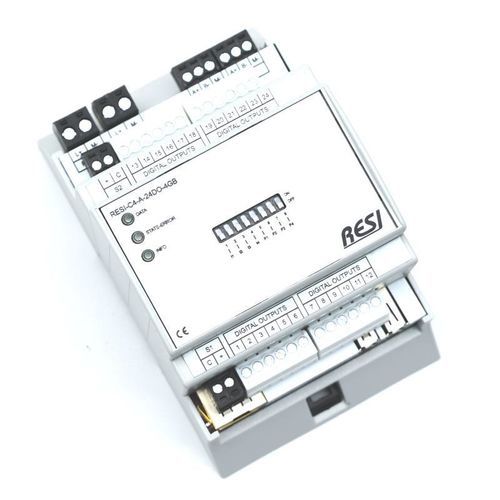

Controllore M2M Modbus C4

RS422/RS485cellulare IoTTCP/IP

Panoramica
Controller IoT industriale basato sul Raspberry Pi Compute Module 4. Disponibile in enclosure per montaggio su guida DIN e a parete nelle misure 4MU, 8MU e 12MU. Si adatta a quadri elettrici standard con foro frontale da 45 mm. Alimentazione a larga gamma (12–48 Vdc). Coprocessore ARM per gestione tempo‑reale delle I/O, memoria persistente, RTC e diagnostica.

Cosa lo distingue?
Enclosure industriale e coprocessore ARM che fornisce numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e interruttore DIP per uso software. Le interfacce standard del Compute Module 4 (Micro HDMI, Ethernet, USB 2.0) e le opzioni RAM/SD sono mantenute.

Caratteristiche del Compute Module 4 (disponibili sul controller)

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• Opzioni RAM: 2 GB, 4 GB, 8 GB
• SD‑Card 32 GB con Linux OS (preinstallata)

I/O integrati e gestione delle I/O
Il coprocessore ARM gestisce le I/O internamente; il software host accede alle funzioni I/O tramite interfacce seriali mappate. Varianti disponibili: ingressi/uscite digitali, uscite relè e I/O speciali per strisce LED, sensori di temperatura e controllo oscuranti. Espansione analogica universale (AIOX) in 4/8/16 canali; ogni canale configurabile singolarmente.

Modalità I/O analogiche/digitali (configurazioni canali AIOX)

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Misura resistenza: 0 a 1 MΩ
• Ingresso sensore: PT100, PT1000, NI1000‑DIN43760
• Ingresso digitale: 24 Vdc o contatto pulito

Uscite digitali (versioni C4-only DOs)
Versioni con uscite digitali integrate: fino a 30 Vdc e 750 mA per canale. Uscite protette contro cortocircuito e sovraccarico termico. Diagnostica per canale disponibile per monitoraggio remoto.

Interfacce seriali e protocolli
Le interfacce seriali sono esposte dal coprocessore ARM per comunicazione I/O e RS485. Usare /dev/ttyACM0 per un protocollo ASCII testuale semplice, /dev/ttyACM1 per MODBUS/RTU master. RS485 è mappato via USB (es. /dev/ttyACM2) con commutazione di direzione hardware gestita dal coprocessore.

Software e connettività
Fornito con la distribuzione Linux standard per Raspberry Pi. Supporta stack e strumenti open‑source diffusi: Node‑RED, Node.js, Python, Java, C/C++, database (MariaDB, MongoDB, InfluxDB, PostgreSQL), visualizzazione (Grafana, Apache), home automation (OpenHAB, FHEM, Home Assistant, ioBroker), protocolli cloud (MQTT, HTTPS, Azure IoT, AWS), soluzioni VPN/router (OpenWrt, OpenRouter, OpenVPN, WireGuard), multimedia (KODI) e PLC industriale (CODESYS). Adatto anche per sviluppo software personalizzato.

Versioni e opzioni selezionabili

• Numero uscite digitali: 6×DO, 12×DO, 24×DO, 30×DO, 60×DO, 90×DO
• Opzioni C4: nessuna, 2° Ethernet, modem LTE
• Dimensioni RAM C4: 2 GB, 4 GB, 8 GB

Documenti e allegati (disponibili per varianti)
Pagine catalogo, allegati prodotto, mappature MODBUS e liste comandi ASCII, manuale prodotto e dichiarazione di conformità disponibili in PDF per le varianti C4.

Riferimento / Ordine
Esempio di riferimento prodotto per una configurazione: RESI-C4-A-6DO-2GB.

Caratteristiche / specifiche tecniche

• Famiglia prodotto: C4 (controller IoT basato su Compute Module 4)
• Montaggio: guida DIN e a parete; foro pannello frontale 45 mm
• Dimensioni enclosure: 4MU, 8MU, 12MU
• Alimentazione: 12–48 Vdc
• Coprocessore ARM: numero di serie 96 bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttore DIP
• Compute Module 4: Micro HDMI, Ethernet, 2× USB 2.0; RAM 2/4/8 GB; SD‑Card 32 GB con Linux
• Uscite digitali: fino a 30 Vdc, fino a 750 mA per canale, protette da cortocircuito e sovraccarico termico, diagnostica per canale
• I/O analogici (AIOX): 4/8/16 canali, configurabili (0/2–10 V, 0/4–20 mA, resistenza 0–1 MΩ, PT100/PT1000/NI1000)
• Ingressi digitali: 24 Vdc o contatto pulito
• Interfacce seriali: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU master), RS485 via USB (/dev/ttyACM2) con commutazione hardware
• Opzioni: 2° Ethernet, modem LTE integrato
• Esempio d'ordine: RESI-C4-A-6DO-2GB
