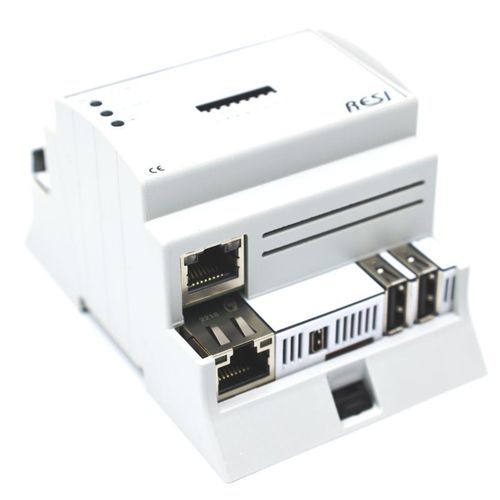

Controllore M2M cellulare IoT C4-A

cellulare IoTModbusTCP/IP

SFRUTTATE LE PRESTAZIONI DEL RASPBERRY PI® COMPUTE MODULE 4 NELLE VOSTRE SOLUZIONI

Generale
RESI ha sviluppato un controller IoT di livello industriale basato sulla scheda Raspberry Pi® Compute Module 4. Il dispositivo è alloggiato in un involucro industriale per montaggio su guida DIN e a parete; dimensioni disponibili: 4MU, 8MU e 12MU. Adatto a quadri elettrici standard con ritaglio frontale da 45 mm. Alimentatore wide-range integrato 12–48 VDC.

Hardware avanzato (coprocessore ARM®)
Un coprocessore ARM® gestisce le attività critiche in tempo reale (es. RS485) e offre funzionalità aggiuntive: numero di serie univoco a 96 bit, 2 kB di RAM ferromagnetica per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e interruttori DIP per l'uso da software.

Funzionalità standard del Compute Module 4
1x Micro HDMI, 1x Ethernet, 2x USB 2.0. Opzioni RAM disponibili: 2 / 4 / 8 GB. Scheda SD da 32 GB con Linux preinstallato disponibile.

INGRESSI E USCITE INTEGRATI
Sono disponibili diverse versioni con I/O integrati. Il coprocessore ARM® elabora gli I/O internamente, pertanto il software applicativo deve utilizzare solo un'interfaccia seriale:

• dev/ttyACM0: comunicazione con protocollo testo ASCII semplice
• dev/ttyACM1: comunicazione con protocollo MODBUS/RTU master
• RS485 è mappato dal coprocessore via USB su /dev/ttyACM2; il commutamento di direzione RS485 è gestito in hardware dal coprocessore.

Tipi di I/O disponibili: ingressi e uscite digitali, versioni con uscite relè, I/O speciali (es. pilotaggio di strisce LED, ingressi per sensori di temperatura, controllo tapparelle).

Ingressi/uscite analogiche universali (AIOX)
Disponibili con 4 / 8 / 16 canali. Ogni canale configurabile individualmente come:

• Ingresso analogico: 0 / 2–10 V o 0 / 4–20 mA
• Uscita analogica: 0 / 2–10 V o 0 / 4–20 mA
• Ingresso misura resistenza: 0 a 1 MΩ
• Ingresso sensore PT100, PT1000, NI1000-DIN43760
• Ingresso digitale per 24 V DC o contatto pulito

COME USARE L'INTERFACCIA SERIALE?
Il coprocessore ARM® mappa l'interfaccia RS485 via USB su un dispositivo seriale /dev/ttyACM2. Questo appare come un'interfaccia seriale nativa nel software Linux; il commutamento di direzione critico per RS485 è eseguito dal coprocessore, non dal sistema Linux.

QUALI SOFTWARE?
I controller sono forniti con la distribuzione Linux standard Raspberry Pi. Software/framework supportati (selezione):

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Basi dati: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualizzazione/server: Grafana, Apache
• Domotica: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/comunicazione: MQTT, HTTPS, Azure IoT, servizi web AWS
• Soluzioni VPN/router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• Soluzioni PLC: CODESYS

VARIANTI
Sono disponibili versioni aggiuntive, ad esempio con una seconda interfaccia Ethernet (per uso router/gateway cloud) o con modem LTE integrato (per comunicazione remota con il cloud). Non tutte le combinazioni sono tecnologicamente possibili; verificare il codice d'ordine.

Specifiche tecniche

• Serie modello: C4 (varianti C4-A)
• Involucro: montaggio su guida DIN e a parete; dimensioni disponibili: 4MU, 8MU, 12MU; ritaglio frontale 45 mm
• Alimentazione: wide-range 12–48 VDC
• Coprocessore: coprocessore ARM® per il trattamento degli I/O e RS485
• Funzioni speciali coprocessore: numero di serie 96-bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttori DIP
• Interfacce Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Opzioni RAM (Compute Module): 2 GB / 4 GB / 8 GB
• Memoria: scheda SD 32 GB con Linux OS
• Interfacce seriali nel sistema: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU master), /dev/ttyACM2 (RS485 via USB)
• I/O analogici (AIOX): 4 / 8 / 16 canali; configurabili come ingressi/uscite (0/2–10 V, 0/4–20 mA), misura di resistenza (0–1 MΩ), PT100/PT1000/NI1000
• Ingressi digitali: 24 V DC o contatto pulito
• I/O opzionali: uscite relè, pilotaggio strisce LED, ingressi sensore temperatura, controllo tapparelle
• Opzioni interfaccia: interfaccia Ethernet aggiuntiva o modem LTE integrato possibili
