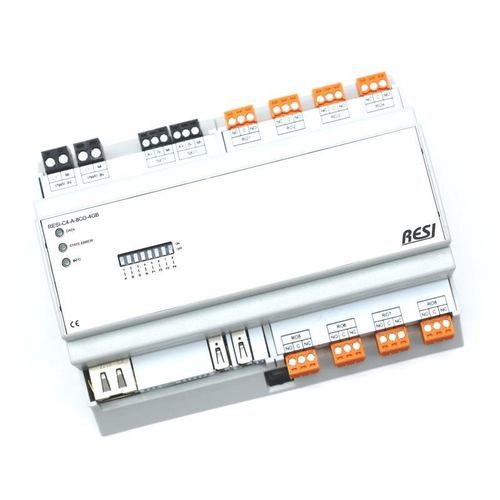

Modulo relè DC C4

di commutazioneelettromeccanicoper montaggio su guida DIN

SFRUTTATE LA POTENZA DEL RASPBERRY PI® COMPUTE MODULE 4 NELLE VOSTRE SOLUZIONI

RESI utilizza prodotti Raspberry Pi® dal Compute Module 3 e ha installato migliaia di controller nei propri progetti. Il risultato è un controller IoT di livello industriale basato sulla scheda originale Raspberry Pi® Compute Module 4.

COS'È DIVERSO?

La scheda Raspberry Pi® Compute Module 4 è integrata in un involucro industriale per montaggio su guida DIN e a parete. Dimensioni disponibili: 4MU, 8MU e 12MU. I controller C4 si adattano ai quadri standard con ritaglio frontale di 45 mm. Alimentatore integrato a larga gamma: 12–48 V CC. È inoltre integrato un coprocessore ARM® che gestisce l'interfaccia seriale RS485 e le attività critiche in tempo reale. Caratteristiche del coprocessore: numero di serie unico a 96 bit, 2 kB di RAM ferromagnetica integrata per valori persistenti, orologio in tempo reale con condensatore di backup, LED di stato e interruttori DIP per uso software. Funzioni standard del Raspberry Pi Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, opzioni RAM 2/4/8 GB, scheda SD da 32 GB con OS LINUX.

I/O INTEGRATI!

Sono disponibili diverse versioni con I/O integrati. Il coprocessore ARM® elabora questi I/O internamente in modo che il software debba usare una sola interfaccia seriale per controllare tutte le funzioni di I/O. Interfacce di comunicazione: /dev/ttyACM0 per un semplice protocollo ASCII testuale e /dev/ttyACM1 per la comunicazione con il protocollo MODBUS/RTU-Master. Sono disponibili versioni con uscite relè. I/O speciali nel portfolio: per strisce LED, ingressi sensore di temperatura, controllo di tende e persiane.

I/O ANALOGICI UNIVERSALI (AIOX)

Numero di canali disponibili: 4, 8 o 16. Ogni canale è configurabile individualmente, ad esempio:

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Ingresso misurazione resistenza: 0 a 1 MΩ
• Ingresso sensore PT100, PT1000, NI1000-DIN43760
• Ingresso digitale: 24 V CC o contatto pulito

COME UTILIZZARE L'INTERFACCIA SERIALE?

Il coprocessore ARM® mappa l'interfaccia RS485 via USB su un dispositivo seriale: /dev/ttyACM2. Questo offre un'interfaccia seriale nativa per il software LINUX. Lo switch di direzione critico in tempo per RS485 è gestito dal coprocessore, non dal sistema operativo.

QUALI SOFTWARE?

I controller IoT sono forniti con la distribuzione LINUX standard di Raspberry Pi. I controller possono eseguire molte soluzioni software open-source LINUX come Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Database supportati: MariaDB, MongoDB, InfluxDB, PostgreSQL. Strumenti di visualizzazione/frontend: Grafana, Apache. Domotica: OpenHAB, FHEM, Home Assistant, IObroker. Connettività/Cloud: MQTT, HTTPS, Azure IoT, servizi web AWS. Rete/VPN: OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimedia: KODI. Soluzioni PLC: CODESYS. In alternativa è possibile sviluppare ed eseguire il proprio software su questa piattaforma hardware professionale.

Caratteristiche / Specifiche

• Articolo n. (riferimento): RESI-C4-A-8CO-2GB
• Modello / Serie: C4
• Variante selezionata in questa pagina: C4 – solo relè – 8x CO (relè deviatori)
• Opzione RAM (selezionata): 2 GB (opzioni: 2 GB / 4 GB / 8 GB)
• C4 Add-on: nessuno (opzioni: 2° Ethernet, modem LTE, ...)
• Alimentazione: ampia gamma 12–48 V CC
• Coprocessore integrato: numero di serie 96 bit, 2 kB RAM ferromagnetica, RTC con condensatore di backup, LED di stato, interruttori DIP
• Connettori esterni Raspberry Pi CM4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• Opzioni I/O: I/O digitali, uscite relè, opzioni SSR, AIOX (4/8/16 canali configurabili), I/O speciali per strisce LED, temperatura, tende
• Interfacce seriali (virtuali): /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU-Master), /dev/ttyACM2 (RS485 via USB)
• Sistema operativo: distribuzione LINUX standard Raspberry Pi (ambiente per Node-RED, NodeJs, Python, ecc.)
