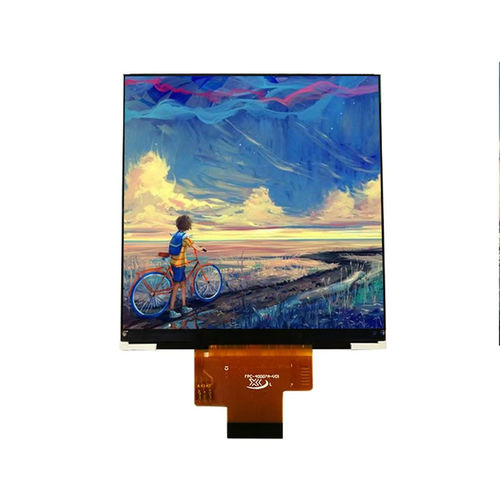

Modulo di visualizzazione TFT LCD YX40005A

IPSa colorigrafico

Panoramica
Il YX40005A è un modulo display TFT-LCD quadrato da 4,0 pollici con risoluzione RGB 720×720 e interfaccia MIPI DSI. Dotato del driver ST7703 e di un pannello IPS All O'Clock, il modulo offre ampi angoli di visione, resa cromatica accurata e tempi di risposta adatti per IHM embedded, controllo industriale, strumenti medicali, terminali portatili, POS e dispositivi AI. L'interfaccia MIPI DSI consente trasferimenti dati ad alta velocità e integrazione con piattaforme embedded come Linux e Android.

Dimensioni fisiche principali
Dimensioni esterne: 74.83 × 78.98 × 1.45 mm
Area attiva di visualizzazione: 71.93 × 71.93 mm
Pitch dei pixel: 0.08625 × 0.08625 mm

Specifiche di base
Dimensione display: 4,0 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 720 (RGB) × 720
Area attiva: 71.93 × 71.93 mm
Dimensioni esterne: 74.83 × 78.98 × 1.45 mm
Pitch dei pixel: 0.08625 × 0.08625 mm
Direzione di visualizzazione: All O'Clock
Driver IC: ST7703
Interfaccia: MIPI DSI
Retroilluminazione: LED bianchi × 8
Tensione analogica di funzionamento: 2.75 V Typ.
Tensione logica di funzionamento: 1.8 V Typ.

Caratteristiche ottiche
Risoluzione: 720 × 720
Rapporto di contrasto: 800 : 1 (tip.)
Gamma colore: 60% (tip.)
Luminosità: 300 cd/m² (tip.)
Uniformità di luminanza: 80% (tip.)
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms (tip.)

Condizioni operative
Temperatura di esercizio: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% UR (60°C)

Meccanica e integrazione
Progetto ultra-sottile e quadrato che massimizza l'area visibile riducendo l'ingombro di installazione. L'ingombro compatto e l'interfaccia MIPI DSI semplificano l'integrazione meccanica e il routing dei segnali per IHM industriali, display medicali, pannelli di controllo e altri sistemi embedded. I disegni meccanici e i file outline del modulo sono disponibili nella documentazione del prodotto.

Specifiche tecniche

• Modello: YX40005A
• Dimensione display: 4,0 pollici
• Risoluzione: 720 (RGB) × 720
• Tipo LCD: IPS TFT-LCD, trasmissivo
• Interfaccia: MIPI DSI
• Driver IC: ST7703
• Retroilluminazione: 8 × LED bianchi
• Area attiva: 71.93 × 71.93 mm
• Dimensioni esterne: 74.83 × 78.98 × 1.45 mm
• Tensione analogica: 2.75 V Typ.
• Tensione logica: 1.8 V Typ.
• Luminosità: 300 cd/m² (tip.)
• Rapporto di contrasto: 800 : 1 (tip.)
• Angolo di visione: All O'Clock (80°/80°/80°/80°)
• Temperatura di esercizio: -20°C a +70°C
