Modulo di visualizzazione TFT LCD YX15402A
a colori240 x 2401,54”

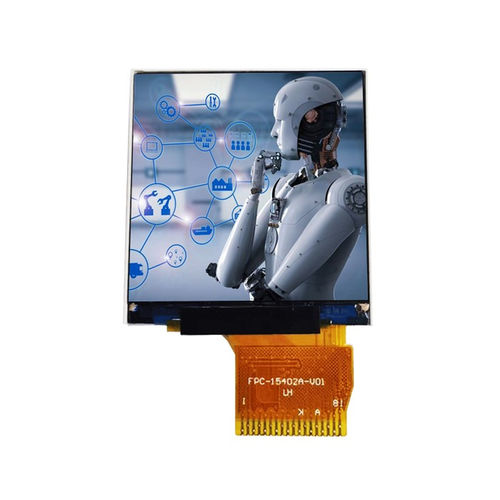

Modulo di visualizzazione TFT LCD - YX15402A - Shenzhen Yousee Technology Co., Ltd. - a colori / 240 x 240 / 1,54”
Modulo di visualizzazione TFT LCD - YX15402A - Shenzhen Yousee Technology Co., Ltd. - a colori / 240 x 240 / 1,54”
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD
Tipo
a colori
Formato
240 x 240
Dimensioni dello schermo
1,54”
Applicazioni
industriali, per apparecchiature mediche, per quadri di comando, per strumentazione, per informazione, HMI, per contatori di gas, medici, per il settore energetico, per sensori
Interfaccia
RGB, MCU, MPU 8 bits
Struttura
quadrati
Configurazione/montaggio
da esterno
Tipo di protezione
IP65
Altre caratteristiche
grandangolari, su misura, economici, ad alta luminosità, leggibili al sole, retroilluminati, con retroilluminazione LED, a batteria
Lunghezza

31,52 mm
(1,241 in)

Larghezza

33,72 mm
(1,3276 in)

Spessore

1,85 mm
(0,073 in)

Temperatura di utilizzo

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica prodotto
Lo YX15402A è un modulo display TFT LCD quadrato da 1,54″ con risoluzione RGB 240×240 e interfaccia MCU a 8 bit, progettato per dispositivi indossabili, terminali portatili, controller industriali, strumenti medicali e applicazioni IoT compatte. Il modulo integra il driver ST7789V e un retroilluminazione a 3 LED bianchi.

Caratteristiche principali
  • Driver IC: ST7789V
  • TFT-LCD trasmissivo, risoluzione quadrata 240×240
  • Direzione di visuale: All O'Clock
  • Basso consumo adatto a dispositivi alimentati a batteria


Applicazioni
  • Dispositivi indossabili
  • Terminali portatili e POS
  • Controller industriali e HMI
  • Dispositivi e strumenti medicali
  • Sensoristica e controller IoT


Specifiche di base
Dimensione display: 1.54 inch
Risoluzione: 240 (RGB) × 240
Tipo LCD: TFT-LCD, trasmissivo
Area attiva: 27,72 × 27,72 mm
Dimensioni esterne: 31,52 × 33,72 × 1,85 mm
Pitch pixel: 0,1155 × 0,1155 mm
Driver IC: ST7789V
Interfaccia: MCU 8-bit
Retroilluminazione: LED bianchi × 3
Tensione analogica tipica: 3,3 V

Caratteristiche ottiche
Risoluzione: 240 × 240
Rapporto di contrasto: 800:1
Gamut colore: 60% (tip.)
Luminosità: 300 cd/m² (tip.)
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di immagazzinamento: -30°C a +80°C
Umidità: ≤90% RH (60°C)

Meccanica e integrazione
Dimensioni compatte e area attiva definite facilitano l'integrazione meccanica in prodotti con vincoli di spazio. Disegni meccanici e dettagli di montaggio PCB disponibili su richiesta.

Specifiche tecniche
  • Modello: YX15402A
  • Dimensione display: 1.54 inch
  • Risoluzione: 240×240 (RGB)
  • Tipo LCD: TFT-LCD, trasmissivo
  • Driver IC: ST7789V
  • Interfaccia: MCU 8-bit
  • Area attiva: 27,72 × 27,72 mm
  • Dimensioni esterne: 31,52 × 33,72 × 1,85 mm
  • Pitch pixel: 0,1155 × 0,1155 mm
  • Retroilluminazione: LED bianchi × 3
  • Tensione analogica tipica: 3,3 V
  • Luminosità: 300 cd/m²
  • Rapporto di contrasto: 800:1
  • Direzione di visuale: All O'Clock
  • Temperatura operativa: -20°C a +70°C
