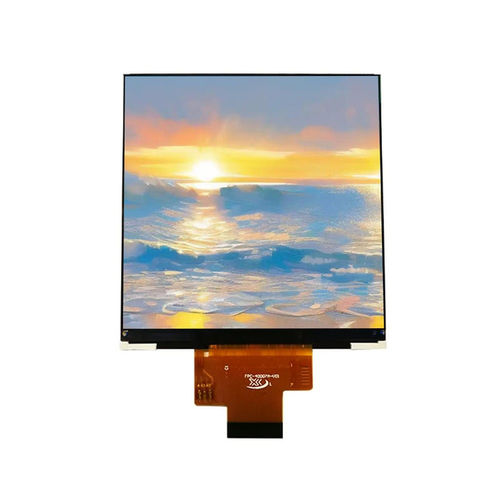

Modulo di visualizzazione TFT LCD YX40004A

a colori480 x 4803.95"

Panoramica
Il YX40004A è un modulo display TFT-LCD quadrato da 3,95 pollici con risoluzione RGB 480×480 e interfaccia combinata di inizializzazione 3 fili SPI più RGB a 18 bit. Dotato del driver ST7701S, il modulo garantisce riproduzione cromatica accurata, tempi di risposta rapidi e angolo di visione All O'Clock per una visibilità uniforme. Supporta aggiornamenti dello schermo ad alta velocità e semplifica l'integrazione con controller embedded e piattaforme industriali. Applicazioni tipiche: pannelli di controllo industriali, HMI embedded, elettrodomestici smart, terminali POS e display per dispositivi medicali.

Disegno meccanico
Il disegno meccanico del modulo YX40004A è disponibile (contorno e dimensioni dettagliate fornite).

Specifiche di base
Dimensione display: 3,95 pollici
Tipo LCD: TFT-LCD, trasmissivo positivo
Risoluzione: 480 (RGB) × 480
Area attiva: 71,86 × 70,10 mm
Dimensioni esterne: 74,83 × 78,98 × 2,18 mm
Pitch pixel: 0,145 × 0,145 mm
Direzione di visione: All O'Clock
Driver IC: ST7701S
Interfaccia: 3SPI + RGB a 18 bit
Retroilluminazione: LED bianchi × 8
Tensione di ingresso LCM: 2,8 ±0,1 V

Caratteristiche ottiche
Risoluzione: 480 × 480
Rapporto di contrasto: 600 : 1
Gamut colore: 50%
Luminosità: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 17,5 ms

Condizioni operative
Temperatura operativa: -20°C ~ +70°C
Temperatura di stoccaggio: -30°C ~ +80°C
Umidità: ≤90% RH (60°C)

Caratteristiche / Specifiche tecniche

• Modello: YX40004A
• Dimensione display: 3,95 pollici quadrato
• Risoluzione: 480×480 (RGB)
• Driver IC: ST7701S
• Interfaccia: inizializzazione SPI a 3 fili + trasmissione dati RGB a 18 bit
• Direzione di visione: All O'Clock
• Area attiva: 71,86 × 70,10 mm
• Dimensioni esterne: 74,83 × 78,98 × 2,18 mm
• Retroilluminazione: 8 × LED bianchi
• Luminosità tipica: 300 cd/m²
• Rapporto di contrasto: 600:1
• Intervallo temperatura di funzionamento: -20°C a +70°C
• Intervallo temperatura di stoccaggio: -30°C a +80°C
• Tensione di ingresso LCM: 2,8 ±0,1 V
