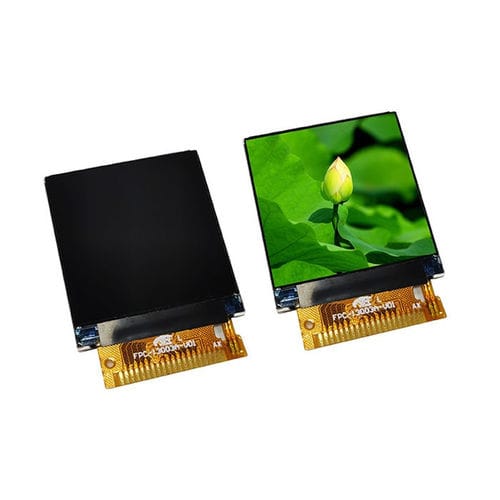

Modulo di visualizzazione TFT LCD YX14011A

a colori240 x 2401,45”

Panoramica del prodotto
Il YX14011A è un modulo display TFT-LCD quadrato da 1,4" con risoluzione 240×240 RGB e interfaccia SPI, progettato per dispositivi indossabili, strumenti portatili, controller industriali, prodotti per la casa intelligente e applicazioni IoT. Alimentato dal driver ST7789V, il modulo offre riproduzione cromatica vivida e grafica nitida con direzione di visione All O'Clock. Il profilo meccanico ultra-sottile e l'ingombro compatto lo rendono adatto a progetti embedded con spazio limitato.

Caratteristiche principali

• TFT-LCD quadrato 1,4", tipo trasmissivo
• Risoluzione: 240 (RGB) × 240 pixel
• Driver IC: ST7789V
• Interfaccia: SPI
• Direzione di visione: All O'Clock
• Retroilluminazione: LED bianchi × 3
• Tensione di ingresso LCM: 3,3 ±0,1 V
• Dimensioni ultra-sottili per applicazioni compatte
• Applicazioni: dispositivi indossabili, strumenti portatili, controller industriali, prodotti smart home, dispositivi IoT

Specifiche di base
Dimensione display: 1,4 pollice
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 240 (RGB) × 240
Area attiva: 25,2 × 25,2 mm
Dimensioni esterne: 28,0 × 31,35 × 1,65 mm
Pitch pixel: 0,105 × 0,105 mm
Direzione di visione: All O'Clock
Driver IC: ST7789V
Interfaccia: SPI
Retroilluminazione: LED bianchi × 3
Tensione di ingresso LCM: 3,3 ±0,1 V

Caratteristiche ottiche
Rapporto di contrasto: 500 : 1
Gamut colore: 60%
Luminosità: 1000 cd/m²
Uniformità della luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms

Condizioni operative
Temperatura di funzionamento: -20°C ~ +80°C
Temperatura di immagazzinamento: -30°C ~ +80°C
Umidità: ≤90% UR (60°C)

Meccanica e disegno
Dimensioni esterne: 28,0 × 31,35 × 1,65 mm; Area attiva: 25,2 × 25,2 mm. Disegno meccanico e immagini del modulo disponibili.

Caratteristiche / Specifiche tecniche

• Modello: YX14011A
• Dimensione display: 1,4 pollice
• Risoluzione: 240×240 (RGB)
• Tipo LCD: TFT-LCD, trasmissivo
• Driver IC: ST7789V
• Interfaccia: SPI
• Area attiva: 25,2 × 25,2 mm
• Dimensioni esterne: 28,0 × 31,35 × 1,65 mm
• Pitch pixel: 0,105 × 0,105 mm
• Retroilluminazione: LED bianchi × 3
• Tensione di ingresso LCM: 3,3 ±0,1 V
• Direzione di visione: All O'Clock
• Luminosità: 1000 cd/m²
• Rapporto di contrasto: 500:1
• Gamut colore: 60%
• Uniformità della luminanza: 80%
• Angolo di visione (CR≥10): 80°/80°/80°/80°
• Tempo di risposta: 25 ms
• Temperatura di funzionamento: -20°C ~ +80°C
• Temperatura di immagazzinamento: -30°C ~ +80°C
• Umidità: ≤90% UR (60°C)
