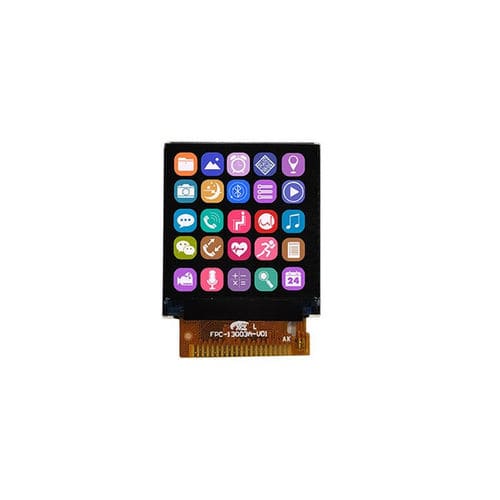

Modulo di visualizzazione TFT LCD YX13003Aa colori240 x 2401,3”
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di schermo
- TFT LCD
- Tipo
- a colori
- Formato
- 240 x 240
- Dimensioni dello schermo
- 1,3”
- Applicazioni
- industriali, medici, per sensori
- Interfaccia
- RGB, MCU, interfaccia 800
- Struttura
- compatti, quadrati
- Altre caratteristiche
- grandangolari, con retroilluminazione LED
- Lunghezza
26,2 mm
(1,031 in)- Larghezza
29,22 mm
(1,1504 in)- Spessore
1,94 mm
(0,076 in)- Temperatura di utilizzo
Max.: 70 °C
(158 °F)Min.: -20 °C
(-4 °F)
Descrizione
Panoramica del prodotto
Il Yousee YX13003A è un modulo display TFT-LCD quadrato da 1,3" con risoluzione 240×240 RGB e interfaccia MCU parallela 8080 a 8 bit. Dotato del driver ST7789V, il modulo garantisce immagini stabili, colori vividi e un angolo di visione All O'Clock, ideale per applicazioni embedded e industriali compatte.
Caratteristiche principali
Specifiche tecniche
Dimensione display: 1,3 pollici
Tipo di LCD: a-Si TFT-LCD, trasmissivo
Risoluzione: 240 (RGB) × 240
Area attiva: 23,4 × 23,4 mm
Dimensioni esterne: 26,2 × 29,22 × 1,94 mm
Pitch pixel: 0,0975 × 0,0975 mm
Driver IC: ST7789V
Interfaccia: MCU parallela 8080 a 8 bit
Retroilluminazione: 2 × LED bianchi
Tensione di ingresso LCM: 2,8 ±0,1 V
Luminosità tipica: 300 cd/m²
Contrasto tipico: 600:1
Gamut colore (tip): 50%
Uniformità di luminanza: 80%
Tempo di risposta (tip): 17,5 ms
Caratteristiche ottiche
Risoluzione: 240 × 240
Contrasto (tipico): 600:1
Gamut colore (tipico): 50%
Luminosità (tipica): 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta (tipico): 17,5 ms
Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% RH (60°C)
Applicazioni
Progettato per prodotti compatti con spazio limitato che richiedono grafiche nitide e prestazioni di visualizzazione affidabili, inclusi wearables, strumenti portatili, dispositivi smart home, controller industriali, dispositivi IoT, contatori intelligenti, apparecchiature sanitarie e sistemi embedded.
Dettagli modello
Il Yousee YX13003A è un modulo display TFT-LCD quadrato da 1,3" con risoluzione 240×240 RGB e interfaccia MCU parallela 8080 a 8 bit. Dotato del driver ST7789V, il modulo garantisce immagini stabili, colori vividi e un angolo di visione All O'Clock, ideale per applicazioni embedded e industriali compatte.
Caratteristiche principali
- Display TFT-LCD quadrato 1,3" 240×240 (RGB)
- Driver IC: ST7789V
- Interfaccia: MCU parallela 8080 a 8 bit
- Direzione di visione: All O'Clock (ampio angolo)
- Retroilluminazione: 2 × LED bianchi
- Ingombro compatto
Specifiche tecniche
Dimensione display: 1,3 pollici
Tipo di LCD: a-Si TFT-LCD, trasmissivo
Risoluzione: 240 (RGB) × 240
Area attiva: 23,4 × 23,4 mm
Dimensioni esterne: 26,2 × 29,22 × 1,94 mm
Pitch pixel: 0,0975 × 0,0975 mm
Driver IC: ST7789V
Interfaccia: MCU parallela 8080 a 8 bit
Retroilluminazione: 2 × LED bianchi
Tensione di ingresso LCM: 2,8 ±0,1 V
Luminosità tipica: 300 cd/m²
Contrasto tipico: 600:1
Gamut colore (tip): 50%
Uniformità di luminanza: 80%
Tempo di risposta (tip): 17,5 ms
Caratteristiche ottiche
Risoluzione: 240 × 240
Contrasto (tipico): 600:1
Gamut colore (tipico): 50%
Luminosità (tipica): 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta (tipico): 17,5 ms
Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% RH (60°C)
Applicazioni
Progettato per prodotti compatti con spazio limitato che richiedono grafiche nitide e prestazioni di visualizzazione affidabili, inclusi wearables, strumenti portatili, dispositivi smart home, controller industriali, dispositivi IoT, contatori intelligenti, apparecchiature sanitarie e sistemi embedded.
Dettagli modello
- Modello: YX13003A
- Dimensione display: 1,3 pollici
- Tipo di pannello: a-Si TFT-LCD, trasmissivo
- Risoluzione: 240×240 (RGB)
- Interfaccia: MCU parallela 8080 a 8 bit
- Driver IC: ST7789V
- Retroilluminazione: 2 × LED bianchi
- Temperatura operativa: -20°C a +70°C
