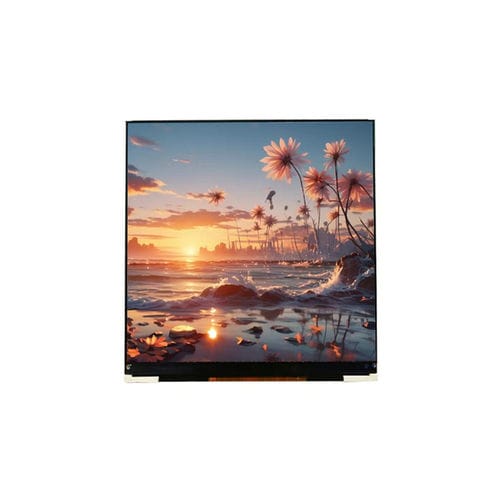

Modulo di visualizzazione LCD YX40018A

TFTa colori320 x 320

Panoramica
Lo YX40018A è un modulo display TFT-LCD quadrato da 3,92 pollici con risoluzione RGB 320×320. Supporta interfaccia MCU 8080 o SPI a 4 fili selezionabile tramite IM0–IM2, permettendo un'integrazione flessibile su piattaforme embedded. Alimentato dal driver ST7796U e dotato di retroilluminazione a 10 LED bianchi, il modulo offre prestazioni immagini stabili, direzione di visualizzazione All O'Clock e un ingombro compatto adatto a controllo industriale, dispositivi medicali, terminali POS, strumenti portatili e HMI embedded.

Specifiche di base

• Modello: YX40018A
• Dimensione display: 3,92 pollici (quadrato)
• Tipo LCD: TFT, trasmissivo
• Risoluzione: 320 (RGB) × 320
• Area attiva: 71,14 × 69,82 mm
• Dimensioni esterne: 75,66 × 78,23 × 2,24 mm
• Pitch pixel: 0,222 × 0,222 mm
• Driver IC: ST7796U
• Interfaccia: MCU 8080 / SPI a 4 fili (selezionabile tramite IM0–IM2)
• Retroilluminazione: 10 LED bianchi
• Tensione analogica di funzionamento: 2,8 V (tip.)
• Rapporto di contrasto: 800 : 1
• Luminosità: 300 cd/m²
• Gamma colore: 60%
• Uniformità di luminanza: 80%
• Tempo di risposta: 25 ms

Caratteristiche ottiche

• Risoluzione: 320 × 320 (RGB)
• Rapporto di contrasto (tip.): 800 : 1
• Luminosità (tip.): 300 cd/m²
• Gamma colore: 60%
• Angolo di visione (CR ≥ 10): All O'Clock / 80° / 80° / 80° / 80°
• Tempo di risposta: 25 ms

Elettriche e meccaniche

• Dimensioni contorno: 75,66 × 78,23 × 2,24 mm
• Area attiva: 71,14 × 69,82 mm
• Pitch pixel: 0,222 × 0,222 mm
• Retroilluminazione: 10 LED bianchi
• Tensione analogica: 2,8 V (tip.)

Condizioni di esercizio

• Temperatura di esercizio: -10°C a +60°C
• Temperatura di stoccaggio: -20°C a +70°C
• Umidità: ≤90% RH (60°C)

Note di integrazione e applicazioni

• Interfaccia selezionabile tramite IM0–IM2: MCU 8080 o SPI a 4 fili per connettività host flessibile
• Direzione di visualizzazione All O'Clock per semplicità di montaggio e ampia visibilità
• Ingombr o compatto e profilo basso per HMI embedded, pannelli di controllo e dispositivi portatili
• Consigliato per controllo industriale, display medicali, terminali POS e dispositivi smart
