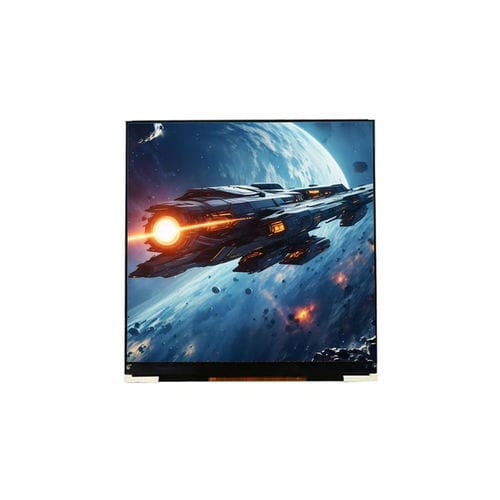

Modulo di visualizzazione TFT LCD YX34002A

a colori480 x 4803,4”

Descrizione
Lo YX34002A è un modulo display TFT LCD quadrato da 3,4 pollici con risoluzione RGB 480×480 e interfaccia SPI + RGB, progettato per dispositivi smart home, pannelli di controllo industriale, apparecchiature medicali, terminali POS, strumenti portatili e applicazioni HMI integrate. Alimentato dal driver ST7701S, il modulo garantisce resa cromatica accurata, immagini nitide e un angolo di visione All O'Clock per visibilità uniforme. L'interfaccia SPI + RGB combina una inizializzazione semplice con trasmissione dati RGB ad alta velocità, adatta a sistemi embedded ad alte prestazioni e piattaforme di controllo industriale.

Meccanico
Dimensioni complessive: 70.45 × 70.32 × 1.89 mm. Area attiva: 60.48 × 60.48 mm.

Specifiche di base
Dimensione display: 3,4 pollici
Tipo LCD: TFT-LCD, trasmissivo
Risoluzione: 480 (RGB) × 480
Area attiva: 60.48 × 60.48 mm
Dimensioni complessive: 70.45 × 70.32 × 1.89 mm
Pixel pitch: 0.126 × 0.126 mm
Direzione di visione: All O'Clock
Driver IC: ST7701S
Interfaccia: SPI + RGB
Retroilluminazione: LED bianchi × 8
Tensione di funzionamento analogica: 3.3 V (typ.)

Caratteristiche ottiche
Risoluzione: 480 × 480
Rapporto di contrasto: 800 : 1
Gamut colore: 60%
Luminosità: 300 cd/m²
Uniformità di luminanza: 80%
Angolo di visuale (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta: 25 ms

Condizioni operative
Temperatura operativa: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% UR (60°C)

Caratteristiche / Specifiche tecniche

• Modello: YX34002A
• Dimensione display: 3,4 pollici
• Risoluzione: 480 (RGB) × 480
• Tipo LCD: TFT-LCD, trasmissivo
• Driver IC: ST7701S
• Interfaccia: SPI + RGB
• Area attiva: 60.48 × 60.48 mm
• Dimensioni complessive: 70.45 × 70.32 × 1.89 mm
• Pixel pitch: 0.126 × 0.126 mm
• Retroilluminazione: LED bianchi × 8
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 800 : 1
• Gamut colore: 60%
• Direzione di visione: All O'Clock
• Tempo di risposta: 25 ms
• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Tensione di funzionamento analogica: 3.3 V typ.
