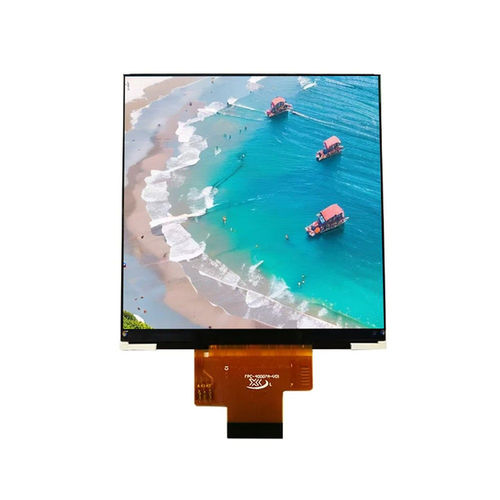

Modulo di visualizzazione TFT LCD YX40007A

a colori480 x 4803.95"

Panoramica del prodotto
Il Yousee YX40007A è un modulo display TFT-LCD RGB da 3,95 pollici (480×480) con interfaccia MIPI DSI e driver ST7701S, progettato per HMI embedded industriali, terminali portatili, sistemi POS e dispositivi medicali. Il modulo offre angolo di visuale All O'Clock, retroilluminazione con 8 LED bianchi e connettività MIPI ad alta velocità compatibile con piattaforme Linux e Android.

Caratteristiche principali

• Dimensione display: 3,95 pollici
• Risoluzione: 480 (RGB) × 480
• Driver IC: ST7701S
• Interfaccia: MIPI DSI
• Tipo LCD: TFT-LCD, trasmissivo positivo
• Direzione di visuale: All O'Clock
• Retroilluminazione: 8 × LED bianchi
• Profilo e area attiva compatti per facile integrazione
• Adatto ad applicazioni embedded di livello industriale

Varianti modello

• YX40007A
• YX40007ACT

Meccanica
Dimensioni esterne: 74,83 × 78,98 × 2,18 mm. Area attiva: 71,86 × 70,10 mm. Disegno meccanico disponibile per riferimento di integrazione e montaggio.

Applicazioni

• Sistemi di controllo industriale
• Dispositivi smart home
• Apparecchiature medicali
• Terminali portatili
• Sistemi POS
• HMI embedded e terminali IoT

Specifiche di base

• Dimensione display: 3,95 pollici
• Tipo LCD: TFT-LCD, trasmissivo positivo
• Risoluzione: 480 (RGB) × 480
• Area attiva: 71,86 × 70,10 mm
• Outline: 74,83 × 78,98 × 2,18 mm
• Pixel pitch: 0,145 × 0,145 mm
• Luminosità: 300 cd/m² (tip.)
• Contrasto: 600:1 (tip.)
• Gamut colore: 50% (tip.)
• Tempo di risposta: 17,5 ms (tip.)
• Tensione ingresso LCM: 2,8 ±0,1 V

Caratteristiche ottiche

• Risoluzione: 480 × 480
• Contrasto: 600:1
• Gamut colore (tipico): 50%
• Luminosità (tipica): 300 cd/m²
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80°/80°/80°/80°
• Tempo di risposta (tipico): 17,5 ms

Condizioni operative

• Temperatura di funzionamento: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤90% RH (60°C)

Specifiche tecniche

• Modello: YX40007A
• Interfaccia: MIPI DSI
• Driver IC: ST7701S
• Retroilluminazione: 8 × LED bianchi
• Direzione di visione: All O'Clock
• Applicazioni: controllo industriale, medicale, POS, terminali portatili, HMI embedded
