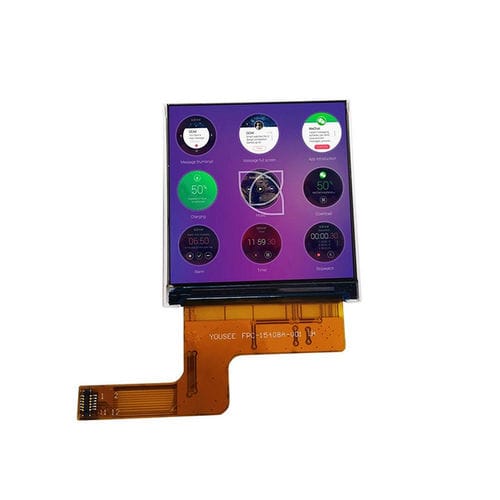

Modulo di visualizzazione TFT LCD YX15408A

a colori320 x 3201,54”

Panoramica del prodotto
Lo YX15408A è un modulo TFT LCD da 1,54" ad alta densità di pixel con risoluzione RGB 320×320 e interfaccia MIPI DSI. Pilotato dal driver ST7796S e dotato di retroilluminazione LED bianca (×3), è pensato per HMI embedded compatti, dispositivi indossabili, terminali portatili e controllori industriali basati su Linux o Android.

Caratteristiche principali

• Dimensione display: 1,54"
• Risoluzione: 320 (RGB) × 320
• Interfaccia: MIPI DSI
• Driver IC: ST7796S
• Direzione di visualizzazione: All O'Clock
• Retroilluminazione: LED bianco × 3
• Tensione ingresso LCM: 2,8 ±0,1 V

Specifiche di base

• Tipo LCD: TFT-LCD, trasmissivo positivo
• Area attiva: 27,72 × 27,72 mm
• Dimensioni esterne: 31,52 × 33,72 × 1,15 mm
• Pitch pixel: 0,0866 × 0,0866 mm
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 800:1

Caratteristiche ottiche

• Risoluzione: 320 × 320
• Gamut colore: 60%
• Uniformità di luminanza: 80%
• Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo di risposta: 30 ms

Meccanica

• Dimensioni esterne: 31,52 × 33,72 × 1,15 mm
• Area attiva: 27,72 × 27,72 mm
• Profilo ultra-sottile per integrazione in dispositivi compatti

Condizioni operative

• Temperatura operativa: -20°C ~ +70°C
• Temperatura di stoccaggio: -30°C ~ +80°C
• Umidità: ≤90% UR (60°C)

Applicazioni

• Wearable e dispositivi smart
• Dispositivi medici portatili e terminali IoT
• Strumenti industriali e terminali portatili
• HMI embedded per automazione e veicoli

Specifiche tecniche

• Modello: YX15408A
• Dimensione display: 1,54"
• Risoluzione: 320 (RGB) × 320
• Driver IC: ST7796S
• Interfaccia: MIPI DSI
• Retroilluminazione: LED bianco × 3
• Tensione ingresso LCM: 2,8 ±0,1 V
• Luminosità: 300 cd/m²
• Rapporto di contrasto: 800:1
• Gamut colore: 60%
• Tempo di risposta: 30 ms
• Temperatura operativa: -20°C ~ +70°C
