Modulo di visualizzazione TFT LCD YX40006A
IPSa colorigrafico

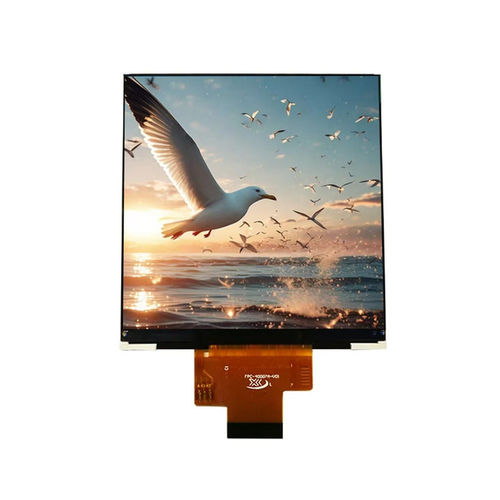

Modulo di visualizzazione TFT LCD - YX40006A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / grafico
Modulo di visualizzazione TFT LCD - YX40006A - Shenzhen Yousee Technology Co., Ltd. - IPS / a colori / grafico
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Shenzhen Yousee Technology Co., Ltd.

Caratteristiche

Tipo di schermo
TFT LCD, IPS
Tipo
a colori, grafici
Formato
ad alta risoluzione, 480 x 480, 720 x 720
Dimensioni dello schermo
4"
Applicazioni
per strumentazione, per informazione, industriali, per ambienti aggressivi, per misurazione della tensione, per veicoli, per frigoriferi, per apparecchiature mediche, per quadri di comando, a distanza, per la logistica, di controllo, HMI, per telecomandi, per il trasporto, misura di forza, per applicazioni marine, per impianti di pesatura, per misurazione di temperatura, per misurazione di livello vasche, medici, per misurazione di CO2, per encoder, per misurazione della pressione, di sicurezza, ora data temperatura, di potenza, per misurazione di corrente, per segnaletica digitale, per contatori di gas, per stazioni di ricarica per veicoli elettrici, per stazioni di servizio, per sensori, di accoppiamento, per l'ecoindustria, per il settore energetico, per gruppi elettrogeni
Interfaccia
RGB, SPI, MIPI, HDMI
Struttura
compatti, quadrati, ultra sottile
Configurazione/montaggio
da esterno, da interno
Tipo di protezione
IP65
Altre caratteristiche
grandangolari, su misura, economici, a forte contrasto, ad alta luminosità, leggibili al sole, alta frequenza di aggiornamento, con retroilluminazione LED
Lunghezza

74,83 mm
(2,946 in)

Larghezza

78,98 mm
(3,1094 in)

Spessore

1,5 mm
(0,059 in)

Temperatura di utilizzo

Max.: 70 °C
(158 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Lo YX40006A è un modulo LCD TFT IPS quadrato da 4,0 pollici ad alta risoluzione (720×720 RGB) con inizializzazione SPI a 3 fili e trasmissione dati RGB a 18 bit. Progettato per HMI industriali, pannelli di controllo embedded, terminali portatili, sistemi POS e altre applicazioni con vincoli di spazio.

Caratteristiche principali
  • Dimensione display: 4,0 pollici
  • Risoluzione: 720 (RGB) × 720
  • Tipo LCD: IPS TFT-LCD, trasmissivo
  • Direzione di visuale: All O'Clock (ampio angolo di visione IPS)
  • Driver IC: NV3052C
  • Interfaccia: inizializzazione SPI a 3 fili + RGB 18 bit ad alta velocità
  • Retroilluminazione: 8 × LED bianchi
  • Profilo ultra-sottile in formato quadrato, adatto per integrazioni compatte

Specifiche di base (tabella)
Dimensione display: 4,0 pollici
Tipo LCD: IPS TFT-LCD, trasmissivo
Risoluzione: 720 (RGB) × 720
Area attiva: 71,93 × 71,93 mm
Dimensioni esterne: 74,83 × 78,98 × 1,50 mm
Pixel pitch: 0,08625 × 0,08625 mm
Direzione di visuale: All O'Clock
Driver IC: NV3052C
Interfaccia: 3SPI + RGB 18 bit
Retroilluminazione: 8 LED bianchi
Tensione analogica di funzionamento: 2,75 V (tip.)

Caratteristiche ottiche (tabella)
Risoluzione: 720 × 720
Rapporto di contrasto (tip.): 800 : 1
Gamut colore (tip.): 60%
Luminosità (tip.): 300 cd/m²
Uniformità di luminanza (tip.): 80%
Angolo di visione (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo di risposta (tip.): 25 ms

Meccanica e montaggio
Dimensioni esterne (mm): 74,83 × 78,98 × 1,50 mm
Area di visualizzazione attiva (mm): 71,93 × 71,93 mm
Il disegno meccanico è fornito come riferimento nella scheda prodotto.

Condizioni operative
Temperatura di esercizio: -20°C a +70°C
Temperatura di stoccaggio: -30°C a +80°C
Umidità: ≤90% UR (60°C)

Applicazioni
  • HMI industriali e pannelli di controllo
  • Strumenti medicali
  • Dispositivi di controllo per smart home
  • Terminali portatili e sistemi POS
  • Sistemi embedded e dispositivi IoT

Specifiche tecniche
  • Modello: YX40006A
  • Dimensione display: 4,0 pollici
  • Risoluzione: 720×720 (RGB)
  • Tipo LCD: IPS TFT-LCD, trasmissivo
  • Area attiva: 71,93 × 71,93 mm
  • Dimensioni esterne: 74,83 × 78,98 × 1,50 mm
  • Pixel pitch: 0,08625 × 0,08625 mm
  • Direzione di visuale: All O'Clock (All-O'Clock IPS)
  • Driver IC: NV3052C
  • Interfaccia: 3SPI + RGB 18 bit
  • Retroilluminazione: 8 × LED bianchi
  • Luminosità tipica: 300 cd/m²
  • Rapporto di contrasto (tip.): 800:1
  • Gamut colore (tip.): 60%
  • Tempo di risposta (tip.): 25 ms
  • Tensione analogica di funzionamento: 2,75 V (tip.)
  • Temperatura di esercizio: -20°C a +70°C
  • Temperatura di stoccaggio: -30°C a +80°C
  • Umidità: ≤90% UR (60°C)
