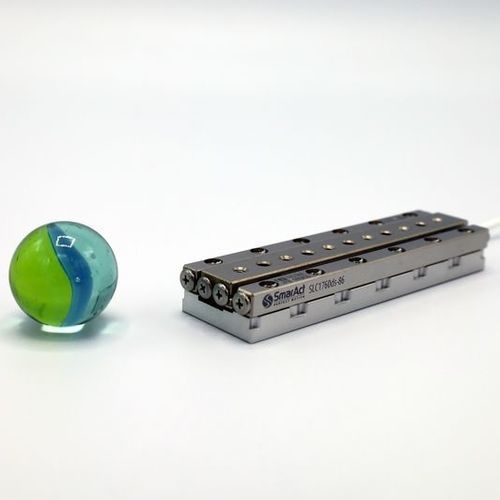

Piastra di posizionamento lineare SLC-1760

piezoelettrica1 assedi alta precisione

Con dimensioni di 60 x 17 x 8,5 mm, SLC-1760 offre un'escursione di 41 mm e una forza normale di 30 N. Si noti che i documenti scaricabili per questo stadio piezoelettrico lineare mostrano le dimensioni e le specifiche di un SLC-1760 per ambienti atmosferici o HV, dotato di un sensore di posizione S. Per i disegni tecnici e le specifiche dettagliate di altre varianti, come gli stadi compatibili con gli ambienti UHV, gli stadi con una forza di blocco più elevata o altre opzioni di sensori, si prega di contattare il nostro team commerciale. Meccanico Campo di scansione [µm] - > 1,3 Forza di blocco [N]≥ 3,5 Forza normale massima [N]30 Forza normale [N]30 Forza massima di sollevamento [N]> 1,5 Forza di sollevamento [N]> 1,5 Dimensioni [mm] 60 x 17 x 8,5 Peso [g] 38 Anello aperto Risoluzione ad anello aperto MCS2 [nm] - < 1 Risoluzione in anello aperto (H)CU [nm] - < 50 Opzioni Opzioni materiali - Base in alluminio come standard; base in acciaio (-ST); base in titanio (-TI); anodizzato nero (-BK) Opzioni meccaniche - La base a U per una maggiore resistenza meccanica (-W) aumenta la larghezza a 23 mm; maggiore durata (-Z) Opzioni per le prestazioni - Forza di blocco più elevata (-D): +1.5 N Opzione criogenica - Sì (solo ad anello aperto)
