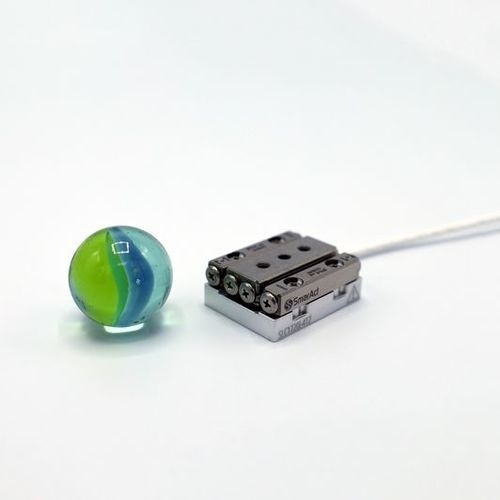

Mini-piastra di nanoposizionamento lineare SLC-1720

piezoelettrica1 assein ciclo chiuso

SLC-1720 è il più piccolo stadio lineare di precisione nanometrica della serie SLC-17 di SmarAct. Con le sue dimensioni di 22 x 17 x 8,5 mm, è lo stadio piezoelettrico ad anello chiuso più piccolo al mondo con una risoluzione nanometrica e un'escursione macrascopica. Si prega di notare che i documenti scaricabili per questo stadio piezo lineare mostrano le dimensioni e le specifiche di un 1720 per ambienti atmosferici o HV, dotato di un sensore di posizione S. Per i disegni tecnici e le specifiche dettagliate di altre varianti, come gli stadi compatibili con gli ambienti UHV, gli stadi con una maggiore forza di blocco o altre opzioni di sensori, si prega di contattare il nostro team commerciale. Meccanico Campo di scansione [µm] - > 1,3 Forza di blocco [N] - ≥ 3,5 Forza normale [N] - 10 Forza normale [N] - 10 Forza massima di sollevamento [N] - > 1,5 Forza di sollevamento [N] - > 1,5 Dimensioni [mm] - 22 x 17 x 8,5 Peso [g] - 13 Anello aperto Risoluzione in anello aperto MCS2 [nm] - < 1 Risoluzione ad anello aperto (H)CU [nm] - < 50 Opzioni Opzioni materiali - Base in alluminio come standard; base in acciaio (-ST); base in titanio (-TI); anodizzato nero (-BK) Opzioni meccaniche - La base a U per una maggiore resistenza meccanica (-W) aumenta la larghezza a 23 mm; maggiore durata (-Z) Opzioni per le prestazioni - Forza di blocco più elevata (-D): +1.5 N Opzione criogenica - Sì (solo ad anello aperto)
