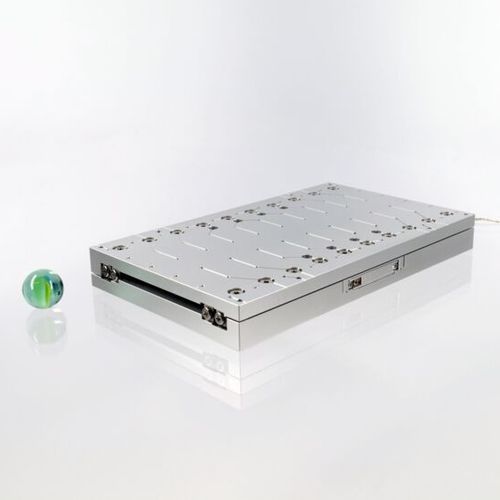

Piastra di posizionamento lineare CLS-92152

piezoelettricaalluminiovuoto-compatibile

Lo stadio lineare CLS-92, più grande, ha un ingombro di 152 x 92 mm e un'escursione di 103 mm. Inoltre, è in grado di gestire carichi utili fino a 20 N. Gli stadi lineari della serie CLS sono stati progettati specificamente per applicazioni ad alta disponibilità in ambito scientifico e industriale. Sono dotati di unità di azionamento intercambiabili SmarActs che garantiscono un facile accesso al componente principale degli stadi, l'azionamento piezoelettrico, rendendo la manutenzione un compito semplice. L'unità di azionamento può essere sostituita senza dover rimuovere l'intero dispositivo dalla struttura di posizionamento circostante. Sono l'opzione perfetta quando modularità e facilità di configurazione sono i requisiti principali. Meccaniche Forza di blocco [N] ≥ 3,5 Forza normale massima [N] 20 Forza normale [N] 20 Dimensioni [mm] 92 x 152 x 17 Peso [g] - 591 Anello aperto Risoluzione in anello aperto MCS2 [nm] - < 1 Risoluzione in anello aperto (H)CU [nm] - < 50 Ad anello chiuso Risoluzione del sensore MCS2 [nm] - 1 (S), 4 (L) Risoluzione del sensore (H)CU [nm] - 100 (L) Ripetibilità unidirezionale MCS2 [nm] - ± 40 (S,L) Ripetibilità unidirezionale (H)CU [nm] - ± 200 (L) Opzioni Opzioni di materiale - Base in alluminio come standard; base in titanio (-TI) Opzioni di prestazione - Forza di blocco più elevata (-D): +1.5 N Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar) Opzione non magnetica - Sì
