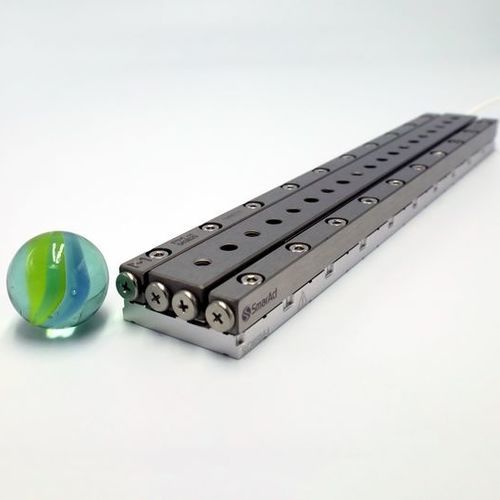

Piastra di posizionamento lineare SLC-24150

piezoelettrica1 assedi alta precisione

Con 103 mm, l'SLC-24150 si colloca al secondo posto tra le corse più lunghe della serie SLC-24. Misura 150 x 24 x 10,5 mm e offre una forza normale di 30 N. Si noti che i documenti scaricabili per questo stadio lineare piezoelettrico mostrano le dimensioni e le specifiche di un SLC-24150 per ambienti atmosferici o HV, dotato di un sensore di posizione S. Per i disegni tecnici e le specifiche dettagliate di altre varianti, come gli stadi compatibili con gli ambienti UHV, gli stadi con forza di blocco più elevata o altre opzioni di sensori, non esitate a contattarci in qualsiasi momento. Meccanico Forza di blocco [N]≥ 3,5 Forza normale massima [N]30 Forza normale [N]30 Forza massima di sollevamento [N] 1,5 Forza di sollevamento [N]1,5 Dimensioni [mm] 150 x 24 x 10,5 Peso [g] 180 Anello aperto Risoluzione [nm]< 1 Opzioni Opzioni materiali Base in alluminio standard; base in acciaio (-ST); base in titanio (-TI); anodizzato nero (-BK) Opzioni meccaniche Base a U per una maggiore stiffness (-W) aumenta la larghezza a 30 mm Opzioni di prestazione Forza di blocco più elevata (-D): +1.5 N Opzione criogenica
