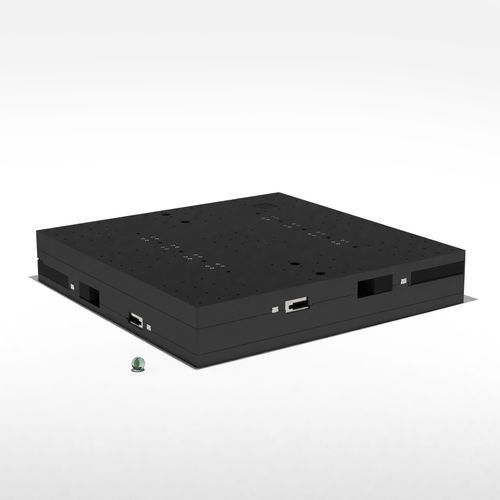

Piastra di posizionamento a corsa lunga MLL-400

XYa trascinamento elettromagneticoa presa diretta

SMARSHIFT MLL-400 è uno stadio XY a trasmissione diretta elettromagnetica con due opzioni di corsa. La prima opzione offre un'ampia escursione fino a 300 mm. La seconda offre una corsa ridotta di 200 mm per una maggiore precisione. Entrambe le versioni possono essere montate su una breadboard ottica standard con griglia di 25 mm × 25 mm. L'MLL-400 può essere utilizzato come base per un TRIPOD elettromagnetico. Applicazioni L'MLL-400 è stato progettato specificamente per le attività più impegnative della produzione industriale, tra cui il microassemblaggio, i processi pick-and-place e l'allineamento dei pezzi. Altre aree di applicazione includono la produzione additiva ad alta precisione, il posizionamento di wafer e la lavorazione laser. Specifiche tecniche Forza continua [N] - 6 Forza di picco [N] - 18 Forza massima Forza normale [N] - 200 Massa in movimento [g] - 12000 (asse inferiore); 6000 (asse superiore) Dimensioni [mm] - 400 × 400 × 70 Peso [g] - 21000 Materiale Materiale base - Alluminio, anodizzato nero A circuito chiuso Tipi di sensore - SC Accelerazione max. Accelerazione (senza carico) [m/s²] - 1 (asse inferiore); 2,5 (asse superiore) Stabilità in posizione [nm] - ±5 Risoluzione del sensore MCS2 [nm] - 1 Ripetibilità unidirezionale MCS2 [nm] - 150 | 100
