Piastra di posizionamento a corsa lunga MLL-82

a trascinamento elettromagneticoin ciclo chiusoa presa diretta

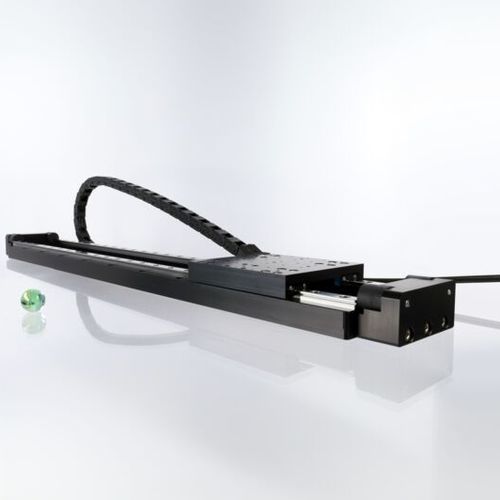

Lo SMARSHIFT MLL-82 è un posizionatore elettromagnetico ad azionamento diretto con corse variabili in base alle esigenze individuali. I posizionatori sono disponibili con incrementi di lunghezza di 100 mm. Può essere facilmente combinato con gli stadi della serie MLS. L'immagine mostra un MLL-82500 con una corsa di oltre 400 mm e una catena di energia per il passaggio dei cavi. Applicazioni L'MLL-82 è stato progettato specificamente per compiti impegnativi nella produzione industriale, tra cui il microassemblaggio, i processi pick-and-place e il movimento preciso degli utensili nei sistemi a portale. La sua lunga distanza di spostamento e l'elevata precisione lo rendono la scelta ideale per i moderni metodi di produzione come la marcatura laser, il taglio laser e la foratura laser. Nella tecnologia dei semiconduttori e nella fotonica, l'MLL-82 viene utilizzato come sistema di posizionamento dei wafer e nelle linee di ritardo, dove convince per la sua precisione e affidabilità. Specifiche tecniche Forza continua [N] - 5 Forza di picco [N] - 15 Forza massima Forza normale [N] - 200 Massa spostata (a vuoto) [g] - 400 Dimensioni [mm] - 82 × 250 ... 550 × 30 Peso [g] - 1800 ... 3300 Materiale Materiale della base - Alluminio, anodizzato nero A circuito chiuso Tipi di sensore - SC Accelerazione max. Accelerazione (senza carico) [m/s²] - 30 Stabilità in posizione [nm] - ±5 Risoluzione del sensore MCS2 [nm] - 1 Ripetibilità unidirezionale MCS2 [nm] - 45 Opzioni Opzioni materiali - Alluminio, sabbiato
