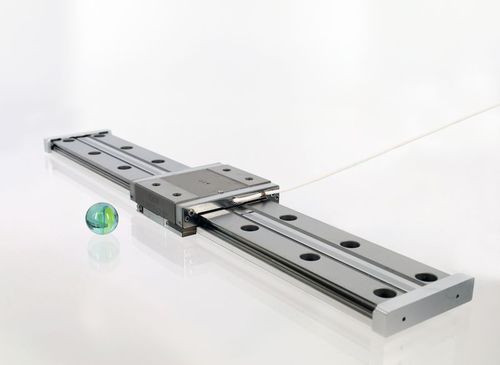

Piastra di posizionamento a corsa lunga CLL42

linearepiezoelettrica1 asse

Il CLL42 offre un'ampia piattaforma per il montaggio del carico utile e dispone di lunghe corse e di unità di trasmissione intercambiabili. Il CLL42 è dotato di unità di azionamento intercambiabili SmarActs che garantiscono un facile accesso al componente principale dello stadio, il piezo-drive. Ciò rende la manutenzione un compito molto semplice. È disponibile anche nella versione ad alto vuoto. Le versioni standard offrono corse di 99, 179, 259, 379, 499 e 619 mm. Meccanico Forza di blocco [N] - ≥ 5 Forza normale massima [N] - 30 Forza normale [N] - 30 Forza massima di sollevamento [N] - 1,5 Forza di sollevamento [N] - 1,5 Dimensioni [mm] - 60 x 16 (carrello ad anello aperto) Peso [g] - Dipende dalla lunghezza Ad anello aperto Risoluzione ad anello aperto MCS2 [nm] - < 1 Risoluzione ad anello aperto (H)CU [nm] - 50 A circuito chiuso Risoluzione del sensore MCS2 [nm] - 1 (S), 4 (L) Ripetibilità unidirezionale MCS2 [nm] - ± 100 (S) Opzioni Opzioni materiali - Carrelli multipli; svasature; fori filettati (M4) Opzioni meccaniche - Carrelli multipli; svasature; fori filettati (M4) Opzioni per il vuoto - HV (1E-6 mbar); UHV (1E-11 mbar)
