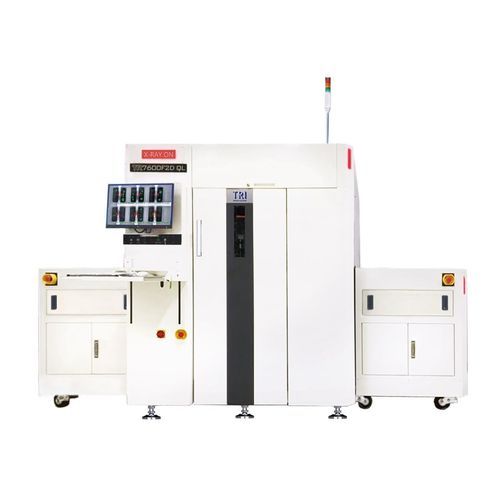

Sistema di ispezione a raggi X TR7600F2D QL

con matrice sul piano focalea camera2D

Introduzione
Il TR7600F2D QL è un sistema AXI 2D automatizzato per l'ispezione in linea di grandi PCB fino a 2100 x 510 mm. Supporta imaging multi‑risoluzione da 5 a 30 µm e integra una fotocamera 2D dedicata per attività automotive come lettura di barcode e rilevamento dei fiducial.

Caratteristiche

• Ispezione di grandi schede: fino a 2100 x 510 mm
• Piattaforma multi‑risoluzione: 5 – 30 µm
• Regolazioni in linea senza interrompere la produzione
• Algoritmi AI per riconoscimento dei difetti
• Fotocamera 2D per lettura barcode, fiducial e marcatura scheda nuda (automotive)
• Pronto per smart factory: connettività MES
• Applicazioni tipiche: schede server, schede LED, ispezione ECU automotive

Sistema di imaging (AXI)
Fotocamera: rivelatore a pannello piatto
Sorgente a raggi X: 60 – 130 kV
Risoluzione di imaging: 5 µm – 25 µm (AXI)
Metodo di ispezione: 2D

Tavola di movimento & Controllo
Controllo X/Y/Z: viti a ricircolo di sfere ad alta precisione con servo AC
Risoluzione assi X‑Y: secondo configurazione

Gestione schede
Dimensione max PCB: 2100 x 510 mm
Spessore PCB: 0,6 – 7 mm
Peso max PCB: 12 kg
Distanza superiore per risoluzione: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
Distanza inferiore: 70 mm
Distanza bordo: 3 mm o 5 mm
Altezza nastro: 880 – 920 mm (opzionale 940 – 965 mm)
Compatibile SMEMA

Capacità di ispezione

• Componenti ispezionati: BGA, condensatori, chip, WLCSP, connettori DIMM, flip‑chip, pad di massa, gullwing, dissipatori, J‑lead, chip LED, LGA, connettori, resistori, RNET, SiP, connettori SMT, SOIC, SOT, pad termici, QFN, QFP, THT
• Difetti rilevabili: mancante, disallineamento, tombstone, billboard, polarità, rotazione, saldatura insufficiente/eccessiva, bridging, palline di saldatura, vuoti

Dimensioni & Alimentazione
LxPxA: 3600 x 2000 x 1940 mm (esclusa torre segnale; altezza torre: 520 mm)
Peso: 5800 kg
Alimentazione: 200 – 240 VLL, trifase, 50/60 Hz, 7,0 kVA

Applicazioni

• Ispezione schede server
• Ispezione schede LED
• Ispezione ECU e controlli legati all'automotive (lettura barcode, rilevamento fiducial)

Specifiche tecniche

• Modello: TR7600F2D QL
• Dimensione max PCB: 2100 x 510 mm
• Spessore PCB: 0,6 – 7 mm
• Peso max PCB: 12 kg
• Risoluzione imaging (AXI): 5 µm – 25 µm
• Tensione raggi X: 60 – 130 kV
• Metodo di ispezione: 2D
• Fotocamera: rivelatore a pannello piatto
• Controllo movimento: vite a ricircolo di sfere ad alta precisione + servo AC (X/Y/Z)
• Distanza superiore per risoluzione: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
• Distanza inferiore: 70 mm
• Distanza bordo: 3 mm o 5 mm
• Altezza nastro: 880 – 920 mm (opzionale 940 – 965 mm)
• Compatibile SMEMA
• LxPxA: 3600 x 2000 x 1940 mm (senza torre segnale)
• Peso: 5800 kg
• Alimentazione: 200 – 240 VLL, trifase, 50/60 Hz, 7,0 kVA
