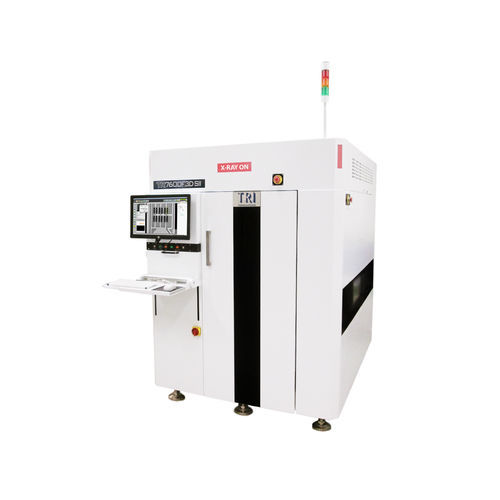

Sistema di ispezione a raggi X TR7600F3D SII

con matrice sul piano focalea camera3D

Introduzione
Il TR7600F3D SII è un sistema di ispezione a raggi X automatizzato in linea (AXI) progettato per l'ispezione ad alta velocità di PCB con risoluzione d'immagine fino a 5 µm. Ispeziona schede di grandi dimensioni (fino a 1000 x 660 mm per la variante LL SII) mantenendo i tempi di ciclo di produzione e riducendo scarti e falsi positivi.

Caratteristiche principali

• Imaging ad alta precisione: 5 µm — supporta la rilevazione di difetti fini
• Alto rendimento: meccanica di nuova generazione fino a 20 FOV/s
• Regolazioni inline: taratura su più campioni senza fermare la linea
• Connettività industriale: Smart Factory ready con integrazione MES e compatibilità SMEMA

Sistema di imaging

• Telecamera: rivelatore a pannello piatto
• Sorgente X-ray: 60–130 kV
• Intervallo di risoluzione d'immagine: 5 µm – 30 µm
• Metodi di ispezione: 2D, 2.5D, slicing 3D; Planar CT opzionale

Tavola di movimento e controllo

• Assi X/Y/Z: vite a sfere ad alta precisione con controller AC-servo
• Opzione: vite a sfere ad alta precisione a doppia trasmissione (TR7600F3D LL SII)
• Progettazione meccanica ottimizzata per scansione ad alta velocità stabile

Gestione schede

• Dimensione max PCB: TR7600F3D SII — 900 x 460 mm; TR7600F3D LL SII — 1000 x 660 mm
• Spessore PCB: SII 0,6–7 mm; LL SII 0,4–7 mm
• Peso max PCB: 12 kg
• Distanze (alto/basso): Alto @20/25/30 µm = 50 mm; @15 µm = 45 mm; @10 µm = 25 mm; @5 µm = 5 mm. Basso @30 µm = 55 mm; @5/10/15/20/25 µm = 70 mm
• Distanza dal bordo: 3 mm o 5 mm
• Altezza del nastro trasportatore: 880–920 mm (opzionale 940–965 mm)
• Compatibile SMEMA

Funzioni di ispezione
Capacità:

• Missing
• Misalignment
• Tombstone
• Billboard
• Polarità del tantalio
• Rotazione
• Floating

Difetti rilevati:

• Saldatura insufficiente / eccessiva
• Bridging
• Open
• Ball di saldatura
• Non bagnatura
• Void
• Piede sollevato

Dimensioni e alimentazione

• Dimensioni (LxPxA): SII 1470 x 1971 x 1974 mm; LL SII 1730 x 2300 x 1975 mm (esclusa torre di segnalazione altezza 502 mm)
• Peso: SII 3850 kg; LL SII 4850 kg
• Requisiti di alimentazione: 200–240 VAC monofase, 50/60 Hz, 4 kVA

Specifiche tecniche

• Modello: TR7600F3D SII (opzione: TR7600F3D LL SII)
• Marca: Test Research, Inc. (TRI)
• Telecamera: rivelatore a pannello piatto
• Tensione sorgente X: 60–130 kV
• Risoluzione d'immagine: 5 µm – 30 µm
• Metodi di ispezione: 2D, 2.5D, slicing 3D; Planar CT (opzionale)
• Dimensione max PCB: 900 x 460 mm (SII) / 1000 x 660 mm (LL SII)
• Spessore PCB: 0,6–7 mm (SII) / 0,4–7 mm (LL SII)
• Peso max PCB: 12 kg
• Controllo movimento: vite a sfere ad alta precisione + controller AC-servo (opzione vite a doppia trasmissione)
• Throughput: fino a 20 FOV/s
• Alimentazione: 200–240 VAC, monofase, 50/60 Hz, 4 kVA
