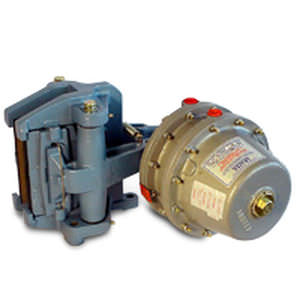

Freno multidisco GMR
a disco a pinzacon rilascio a mollaidraulico

freno multidisco
freno multidisco
freno multidisco
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
multidisco, a disco a pinza
Azionamento
con rilascio a molla, idraulico, con rilascio pneumatico
Coppia

Min.: 0 Nm
(0 ft.lb)

Max.: 32.000 Nm
(23.601,9888 ft.lb)

Forza di frenata

36 kN

Descrizione

La serie di pinze per freni a disco Twiflex GMR e GMR40 è adatta all'uso con dischi di spessore rispettivamente di 25,4 mm e 40 mm. Il diametro minimo del disco è di 610 mm. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9). Se l'angolo di montaggio della pinza è superiore a 10° rispetto all'orizzontale, o su applicazioni con albero verticale, deve essere dotata di un kit di montaggio inclinato. Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa secca, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori nominali indicati nei grafici si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,06m.

---
