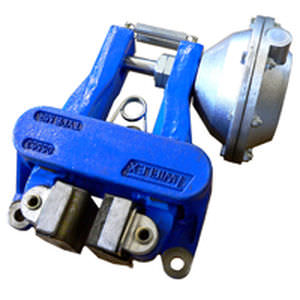

Pinza freno a disco MR

con serraggio pneumaticocon rilascio a molla

La serie di pinze per freni a disco Twiflex MR è adatta all'uso con dischi di 12,7 mm o 25,4 mm di spessore. Il diametro minimo del disco è di 250 mm. Il diametro minimo del disco per la MR2 è di 460 mm. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9). Se l'angolo di montaggio della pinza è superiore a 10° rispetto all'orizzontale, o su applicazioni con albero verticale, deve essere dotata di un collegamento di equalizzazione. Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa asciutta, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori nominali indicati nei grafici si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,03m. (Raggio effettivo del disco = raggio effettivo (ft) - 0,09 ft)
