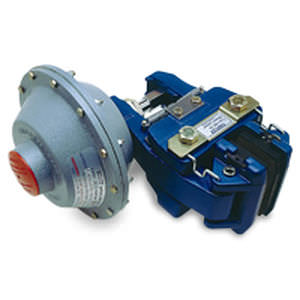

Pinza freno a disco MX series

con serraggio a mollaad allentamento elettromagnetico

La serie di pinze per freni a disco Twiflex MX13, MX25, MX30 e MX40 è adatta all'uso con dischi di spessore rispettivamente di 12,7 mm, 25,4 mm, 30 mm e 40 mm. La pinza SMX può essere utilizzata solo con dischi di 12,7 mm di spessore. Il diametro minimo del disco è di 300 mm. Le pinze MX/SMX possono essere utilizzate con qualsiasi propulsore della serie Twiflex e sono dotate di un meccanismo di collegamento brevettato che garantisce un'usura uniforme delle pastiglie. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9). Se l'angolo di montaggio della pinza è superiore a 10° rispetto all'orizzontale, o su applicazioni con albero verticale, deve essere dotata di un kit di montaggio inclinato o di un collegamento di equalizzazione. Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa asciutta, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori nominali indicati nei grafici si basano su pastiglie dei freni completamente rodate e condizionate con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,033m.
