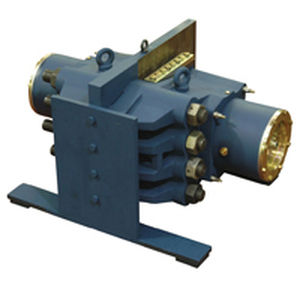

Pinza freno a disco VMS series

La pinza per freni a disco Twiflex VMS3-SPS è composta da due moduli imbullonati a una piastra di montaggio centrale, spessa 12 mm più del disco del freno. Lo spessore minimo del disco è di 38 mm e il diametro minimo del disco è di 1500 mm, senza alcun limite massimo se non quello pratico. Basato su un'evoluzione del precedente freno a disco Twiflex VMS2-SP, il VMS3-SPS offre un significativo aumento della forza frenante in un pacchetto di dimensioni simili. La durata a fatica infinita (>2 x 106 cicli) è ottenibile per la maggior parte delle unità con il traferro di 3 mm indicato nella tabella ed è possibile, riducendo questa impostazione, per i freni con valori nominali più elevati - contattare Twiflex per ulteriori informazioni. Raggio effettivo del disco = raggio effettivo (m) - 0,155m. Pinza per freni a disco serie VMS2 La pinza per freni a disco Twiflex VMS2 è composta da due moduli imbullonati a una piastra di montaggio centrale, spessa 12 mm più del disco del freno. Lo spessore minimo del disco è di 38 mm e il diametro minimo del disco è di 1500 mm, senza alcun limite massimo se non quello pratico. In genere si utilizzano una o due pinze per disco, posizionate a qualsiasi angolo intorno alla periferia, ma il numero può essere aumentato in base alle dimensioni del disco. Raggio effettivo del disco = raggio effettivo (m) - 0,155m. Pinza per freni a disco serie VMSDP Simile al freno a disco Twiflex VMS2, il VMS-DP comprende 2 moduli a molla, questa volta montati in un alloggiamento comune per formare il lato "attivo" di una pinza freno flottante. Questa disposizione consente al gruppo di adattarsi a ±10 mm di movimento assiale del disco. Il diametro minimo del disco è di 4500 mm, senza alcun limite massimo se non per limitazioni pratiche. Lo spessore del disco per la pinza standard varia da 117 a 130 mm e la staffa di montaggio viene lavorata di conseguenza.
