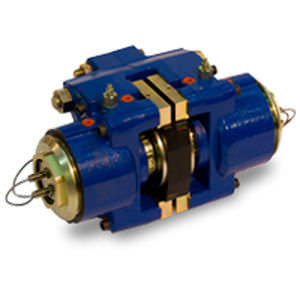

La pinza per freni a disco Twiflex VCS Mk3 è composta da due metà, o "moduli", ed è progettata per l'uso con un disco freno di spessore minimo di 20 mm. I moduli sono montati su ciascun lato di una piastra di montaggio centrale dello stesso spessore del disco del freno.
Ogni modulo è costituito da un pacco di molle che fornisce una forza di bloccaggio/frenata complessiva da 17kN a 62 kN. Il diametro minimo del disco è di 500 mm.
Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco. Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo)
VCS-FL
La pinza per freni a disco Twiflex VCS-FL è un'evoluzione dell'unità standard VCS Mk3 e comprende un singolo modulo a molla su un lato del disco del freno e una metà opposta "reattiva". Questa configurazione compatta e unica del freno "flottante" viene utilizzata in genere quando lo spazio è limitato o per gestire un eccessivo movimento assiale del disco.
La gamma flottante fornisce forze di frenata nominali da 35kN a 55 kN per freno. Il diametro minimo del disco è di 500 mm.
Come per i freni standard, di solito vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9).
I valori di forza frenante si basano su pastiglie completamente rodate e condizionate, con un coefficiente di attrito nominale µ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto.
---
