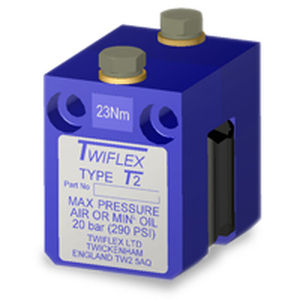

Pinza freno a disco T2

pneumatica

La pinza per freni a disco Twiflex T2 è una pinza divisa, adatta all'uso con un disco di spessore minimo di 5 mm. I moduli sono montati su ciascun lato di una piastra di montaggio centrale dello stesso spessore del disco del freno. Il diametro minimo del disco è di 120 mm. In alternativa, il freno può essere montato lateralmente con un distanziale pari allo spessore del disco tra le due metà. Per il funzionamento pneumatico, utilizzare aria compressa secca e filtrata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9). Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo). I valori nominali indicati nel grafico si basano su pastiglie dei freni completamente rodate e condizionate con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,019m.
