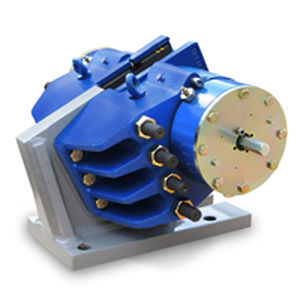

Freno a disco VKSD

a mollacon rilascio idraulico

La pinza per freni a disco Twiflex VKSD è composta da due metà, o moduli a molla, ed è adatta all'uso con uno spessore minimo del disco di 20 mm. I moduli sono montati su ciascun lato di una piastra di montaggio centrale di 12 mm più spessa del disco del freno. Il diametro minimo del disco è di 1000 mm. Normalmente vengono utilizzate una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia del disco, ma idealmente dovrebbero essere montati in orizzontale (cioè a ore 3 o 9). Twiflex offre una gamma di dischi freno. I valori di forza frenante si ottengono grazie alla combinazione di diverse molle, spessori e impostazioni del traferro. La durata della molla è in funzione del valore della pinza. I valori nominali indicati nella tabella si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente di attrito nominale _ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,095m. Pinza per freni a disco VKSD-FL La pinza per freni a disco Twiflex VKSD-FL comprende un singolo modulo a molla che costituisce il lato "attivo" di questa unità flottante ed è disponibile per l'uso dove lo spazio è limitato o per adattarsi alla fluttuazione assiale del disco di ±6 mm. Le forze di frenata sono ottenute grazie alla combinazione di diverse molle, spessori e impostazioni del traferro. La durata della molla è in funzione del valore della pinza. I valori nominali indicati nella tabella si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente d'attrito nominale _ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,095m.
