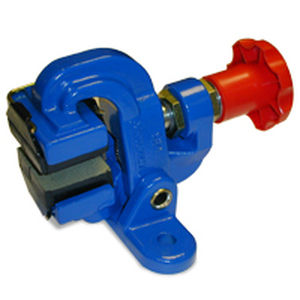

Pinza freno a disco MS

con serraggio pneumaticocon rilascio a molla

La serie di pinze per freni a disco Twiflex MS è adatta all'uso con uno spessore del disco di 12,7 mm. Il diametro minimo del disco è di 250 mm. Normalmente si utilizzano una o due pinze per disco, montate orizzontalmente (cioè a ore 3 o 9) per evitare lo sfregamento di una pastiglia del freno a causa del peso proprio del propulsore. Twiflex offre una gamma di dischi freno (vedere Gruppi disco e mozzo). Per il funzionamento pneumatico utilizzare aria compressa asciutta, filtrata e non lubrificata. I freni pneumatici richiedono una valvola di controllo, azionata manualmente o tramite segnale pneumatico o elettrico. I valori nominali indicati nei grafici si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,03m.
