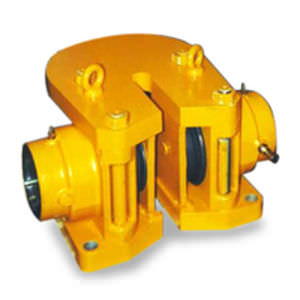

Pinza freno a disco VS series

con serraggio a mollacon rilascio idraulico

La pinza per freni a disco Twiflex VS è composta da due moduli fissati tra le piastre di montaggio superiore e inferiore a forma di U mediante tiranti. In genere si utilizzano una o due pinze per disco, ma il numero può essere aumentato in base alle dimensioni del disco. I freni possono essere posizionati a qualsiasi angolo intorno alla periferia, ma l'ideale è montarli orizzontalmente (a ore 3 o 9). Il diametro minimo del disco è di 1000 mm e non è previsto un massimo, salvo limitazioni pratiche. La pinza standard può ospitare dischi di spessore compreso tra 38 e 50 mm; per dischi di spessore superiore a 50 mm, consultare Twiflex. È disponibile una disposizione di pinze in tandem che condividono una piastra di montaggio centrale comune; il diametro minimo del disco è di 2000 mm. I valori nominali indicati nelle tabelle si basano su pastiglie dei freni completamente rodate e condizionate, con un coefficiente d'attrito nominale μ = 0,4. I freni a disco Twiflex devono essere utilizzati con pastiglie Twiflex prive di amianto. Raggio effettivo del disco = raggio effettivo (m) - 0,110m. Nota: la durata della molla a fatica è funzione del valore nominale della pinza.
