Ventosa piatta VR series
ovalea soffiettoin EPDM

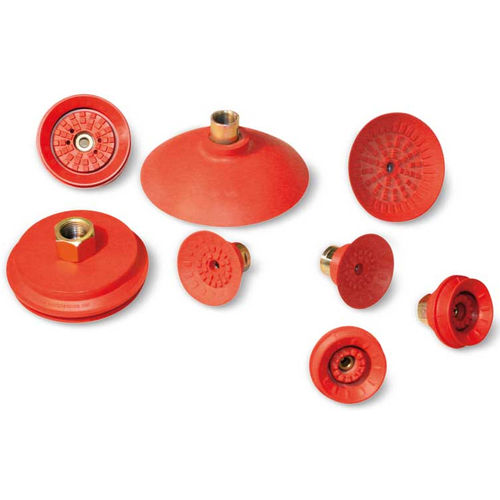

Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 2
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 3
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 4
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 5
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 6
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 7
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 8
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 9
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 10
Ventosa piatta - VR series - VUOTOTECNICA - ovale / a soffietto / in EPDM - immagine - 11
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di VUOTOTECNICA

Caratteristiche

Tipo
piatta, ovale, a soffietto
Materiale
in EPDM, in gomma, in silicone, in neoprene
Durezza
60 shore A, Shore A, 70 shore A
Applicazioni
per la presa di quadrotte in ceramica, per vetro, per la prensione, per l'industria agroalimentare, per l'industria del legno, per sacchi, per lamiera, per l'industria automobilistica, di sollevamento
Altre caratteristiche
in gomma, in schiuma, in silicone
Diametro

Min.: 0,4 cm
(0,16 in)

Max.: 8,5 cm
(3,35 in)

Temperatura di funzionamento

Min.: -40 °C
(-40 °F)

Max.: 170 °C
(338 °F)

Descrizione

Panoramica
  • Gamma VUOTOTECNICA® di ventose e accessori per presa, movimentazione e bloccaggio per materiali quali vetro, legno, marmo, ceramica, lamiera, film, sacchetti e componenti delicati.


Caratteristiche generali (mescole e materiali)
  • Mescole standard: Para naturale (N), gomma antiolio (A), silicone (S). Mescole speciali: BENZ (MAXIGRIP), GERANIUM (OF schiuma), NF neoprene schiuma, EPDM (SB).
  • Intervalli di temperatura in funzione della mescola: p.es. BENZ -40 ÷ +170 °C; GERANIUM OF -40 ÷ +80 °C; NF neoprene -20 ÷ +100 °C; EPDM SB -40 ÷ +130 °C.


Famiglie principali e punti salienti
  • Ventose con supporti (Ø 4–9 mm): coppe tradizionali per superfici piane o leggermente curve. Esempi: 010410, 010510.
  • Ventose con supporti (Ø 10–45 mm): montabili a freddo su supporti in ottone nichelato o alluminio anodizzato. Esempi: 011010, 011510.
  • Ventose grandi (Ø 85 mm): supporti in alluminio, foro filettato M8 opzionale per ridurre il volume d'aspirazione. Esempi: 018510, 088510.
  • Star (SV): rinforzi interni a stella per oggetti piani e flessibili. Esempi: SV20, SV30, SV40.
  • MAXIGRIP: ventose piane, ellittiche e a soffietto in mescola BENZ per presa su superfici oleate o bagnate; durezza 60–75°Sh; campo -40 ÷ +170 °C. Esempi: VRP40A, VRS50.
  • Gomma schiuma (GERANIUM / NF): lato autoadesivo per superfici molto ruvide. Esempi: 014215, 016415.
  • Vacupredator: per sacchi e contenitori flessibili; piastra scanalata e guarnizione in schiuma per ridurre perdite di vuoto. Esempi: VP12OF1015.
  • Bernoulli: sollevamento senza contatto per wafer e film sensibili. Esempi: BEC20, BEC30.


Documentazione
  • Datasheet PDF tecnici, tabelle prodotto e file CAD disponibili per famiglia (dimensioni, codici, tabelle tecniche).


Accessori e raccordi
  • Supporti in ottone nichelato, alluminio anodizzato o acciaio zincato; adattatori (GAS↔metrico, NPT), adattatori AQ per robotica, raccordi rapidi e riduzioni filettate per modulare la sezione di aspirazione.


Note d'uso
  • Scegliere la mescola in base a temperatura d'esercizio, esposizione chimica (oli, solventi), rugosità della superficie e delicatezza richiesta (es. silicone per superfici delicate, BENZ per lamiere oleate).
  • Elementi progettuali interni (tasselli, labirinti, rinforzi, soffietti) riducono il volume d'aria, migliorano la presa e prevengono la deformazione di materiali sottili o flessibili.


Caratteristiche tecniche
  • Marca: VUOTOTECNICA®
  • Mescole: N (Para), A (antiolio), S (Silicone), BENZ, GERANIUM (OF), NF, EPDM (SB).
  • Tipologie: piane, a soffietto (singolo/doppio), soffietto rinforzato, SV (star), MAXIGRIP, Vacupredator, VMG, Bernoulli, autobloccanti.
  • Supporti: ottone nichelato, alluminio anodizzato, acciaio zincato; filettature maschio/femmina, prese laterali/centrali, opzioni M8/M10, perni antitorsione, supporti con smorzamento a molla.
  • Applicazioni: automotive, packaging (flow pack), vetro, marmo/granito, ceramica, alimentare/farmaceutico, elettronica e automazione.
