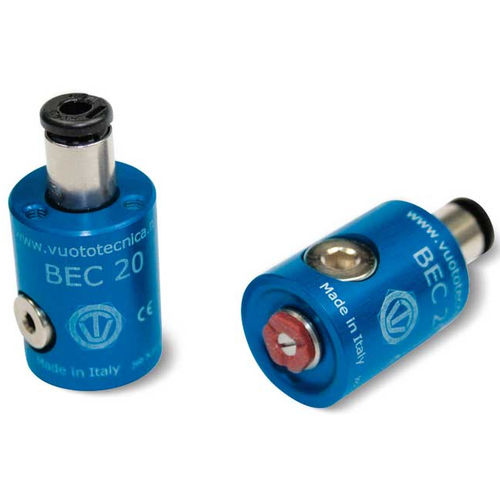

Ventosa in silicone BEC series

in alluminio anodizzatoin acciaio inossidabileper vuoto

Descrizione
In base al teorema di Bernoulli, si possono interpretare fenomeni quali il sostentamento di un’ala d’aeroplano o di un leggero disco posto di fronte all’estremità di un tubo da cui defluisca velocemente aria. Questo fenomeno viene sfruttato nella fabbricazione di sistemi di presa a depressione (ventose) per la manipolazione, senza contatto, di oggetti fragili come piastrine di semiconduttori, dischi in silicio, celle solari, lamine di metalli preziosi, pellicole e altri oggetti da movimentare con la massima delicatezza.
Materiale e costruzione
Le ventose di produzione sono realizzate in alluminio anodizzato, con il dischetto centrale di contrasto in acciaio inox. I distanziali in silicone antistatico, posti sul piano di presa, impediscono i movimenti trasversali dell'oggetto in presa.
Connessioni e montaggio
Le connessioni per l'aria compressa d'alimentazione possono essere assiali e radiali; il raccordo rapido per il tubo flessibile è compreso nella confezione. I fori inutilizzati sono chiusi con tappi filettati in ottone. Per il fissaggio all'automatismo sono previsti 3 o 4 fori filettati ricavati nella parte posteriore della ventosa.
Applicazioni
Adatte alla manipolazione senza contatto di oggetti estremamente fragili quali piastrine di semiconduttori, dischi in silicio, celle solari, lamine di metalli preziosi, pellicole e simili.
Codici prodotto

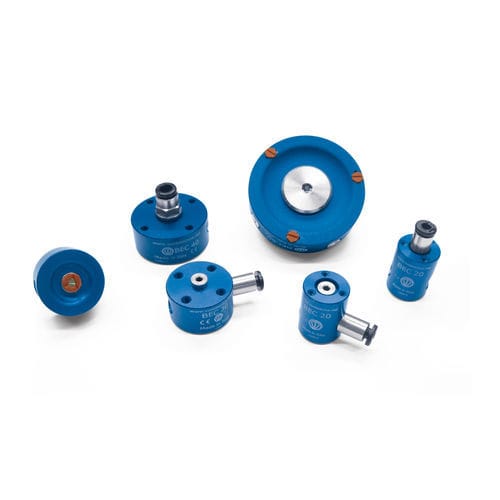

BEC20 BEC30 BEC40 BEC60

Caratteristiche / specifiche tecniche

• Principio di funzionamento: teorema di Bernoulli
• Materiale corpo: alluminio anodizzato
• Dischetto centrale: acciaio inox
• Distanziali: silicone antistatico
• Connessioni aria: assiali e radiali
• Accessori inclusi: raccordo rapido per tubo flessibile
• Chiusura fori non utilizzati: tappi filettati in ottone
• Fori di fissaggio: 3 o 4 fori filettati posteriori
