Caratteristiche generali delle mescole di gomma
Catalogo strutturato delle ventose e accessori per presa, movimentazione e bloccaggio industriale. Tabella riassuntiva delle mescole utilizzate: denominazione commerciale, sigla, vantaggi/limiti, colore, temperatura di impiego, durezza, resistenza chimica e compatibilità alimentare.

Ventose con supporti (piccoli diametri)
Ventose a coppa per piccoli oggetti con superfici piane, leggermente convesse o concave. Diametri tipici 4–9 mm. Mescole standard: para naturale (N), gomma antiolio (A) e silicone (S). Calzabili a freddo su supporti in ottone nichelato con perno filettato maschio. Sostituzione semplice come ricambio.

Ventose con supporti (10–45 mm)
Gamma ampia per oggetti piccoli e medi. Diametri 10–45 mm. Mescole standard N, A, S. Supporti in ottone nichelato o alluminio anodizzato con perno filettato. Numerosi SKU disponibili per integrazione in automazione.

Ventose grandi (85 mm)
Ventose di grande diametro (85 mm) in mescole standard con supporto in alluminio anodizzato. Il supporto può includere foro filettato M8 o predisposizione per vite di regolazione per ridurre la sezione d’aspirazione e ottimizzare i cicli.

Ventose Star (serie SV)
Serie SV per elementi piani e flessibili (intercalari in cartone, lamiere sottili). Superficie portante a forma di stella con settori di rinforzo interni: labbro morbido per adattamento e superficie di appoggio rigida per stabilità. Disponibili con supporti in alluminio anodizzato maschio o femmina.

Maxigrip cups
Progettate per robotica e applicazioni automotive. Rotonde ed ellittiche, piane e a soffietto, con supporto vulcanizzato. Labbro molto flessibile e geometria interna per drenaggio olio/acqua e aumento del coefficiente d’attrito su superfici oleate o bagnate. Mescola tipica: BENZ (esclusiva) con elevata resistenza a temperature e oli.

Ventose per film plastici, flow‑pack e packaging
Serie per oggetti sottili, leggeri o delicati (sacchetti plastica/carta). Labbro molto sottile e tasselli interni che distribuiscono la depressione per evitare deformazioni o aspirazione del materiale. Mescola Para raccomandata per presa delicata.

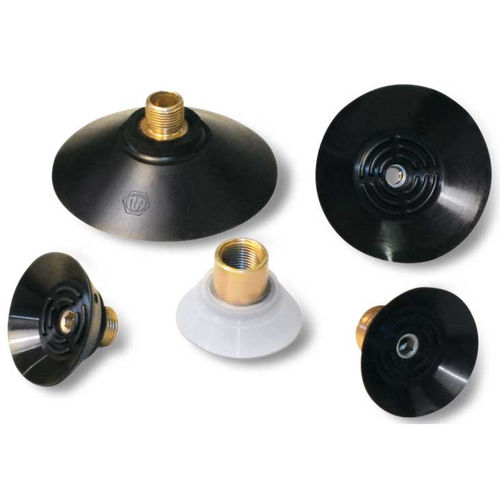

Ventose rotonde piane con supporti
Progettate per pannelli in legno/plastica, vetro sottile, marmo e lamiere fragili. Labbro basso leggermente inclinato e rilievi interni che riducono il volume d’aria; calzabili a freddo su supporto in alluminio anodizzato e bloccate da ghiera.

Ventosa VMG134 per piastrelle strutturate
Per piastrelle strutturate su linee di selezione automatiche. Gomma schiumosa ad alta densità che mantiene elasticità dopo molti cicli. Versioni in EPDM (SB), GERANIUM (OF) e Neoprene (NF). Supporto Anticorodal anodizzato con quattro fori di fissaggio e due raccordi per il vuoto sigillati con O‑ring in NBR.

Ventose con supporto vulcanizzato
Per particolari stampati/imbutitura (automotive). Labbro rettificato per tenuta immediata. Mescola BENZ resistente a oli contenenti cloro. Supporto in acciaio zincato vulcanizzato alla ventosa.

Ventose piane rotonde vulcanizzate (alta capacità)
Per sollevamento carichi pesanti in verticale e orizzontale. Piano d’appoggio scolpito a labirinto nello stesso composto per presa di vetri e marmi fragili senza flessione. Alcune serie includono labbro verticale interno per superfici molto ruvide.

Ventose in gomma schiumosa
Gomma schiumosa GERANIUM (OF) per superfici molto ruvide, mantenendo elasticità; lato autoadesivo per fissaggio rapido. Neoprene NF consigliato per superfici lubrificate.

Ventose Vacupredator
Per sacchi, buste e contenitori flessibili. Corpo in alluminio anodizzato con piastra scanalata e guarnizione in gomma schiumosa per adattarsi alle pieghe ed evitare perdite periferiche di vuoto. Calcolo di sollevamento: progettate per vuoto ≥ -75 kPa con fattore di sicurezza 3.

Ventose a soffietto, rinforzate e multi‑soffietto
Progettazioni a soffietto per packaging e manipolazione di oggetti irregolari o delicati. Il soffietto compensa difetti di planarità e consente presa su superfici inclinate; adatte per uova, pasticceria e articoli fragili.

Ventose concave, a corona ed ellittiche
Concave per oggetti cilindrici; corona per pezzi con foro centrale; ellittiche per scatole e profili, con o senza supporto.

Lastre e strisce in gomma schiumosa
Strisce/lastre OF autoadesive per realizzare ventose su misura; SB EPDM extra‑morbido per sistemi OCTOPUS; NF neoprene foam a cella chiusa per resistenza agli oli.

Supporti, adattatori e accessori
Gamma di supporti (ottone nichelato, alluminio anodizzato, acciaio zincato) con perni maschio/femmina, adattatori gas↔NPT, riduzioni, grani filettati calibrati e altri accessori.

Bernoulli e ventose speciali
Ventose Bernoulli per movimentazione senza contatto di componenti estremamente delicati (semiconduttori, celle solari, pellicole). Numerose forme speciali e ventose di serraggio ad alta precisione disponibili.

Caratteristiche / specifiche tecniche

• Mescole standard: Para (N), Gomma anti‑olio (A), Silicone (S), BENZ, GERANIUM (OF), Neoprene foam (NF), EPDM (SB)
• BENZ: durezza 60–75°Sh; temp. esercizio -40°C a +170°C; resistenza a oli clorurati, abrasione e acqua
• GERANIUM OF: -40°C a +80°C; autoadesivo disponibile
• NF neoprene foam: -20°C a +100°C (tipico); struttura a celle chiuse, resistente agli oli
• Supporti e filettature: alluminio anodizzato, ottone nichelato, acciaio zincato; perni maschio/femmina, fori M8, prese laterali per vuoto
• Funzioni di progetto: tasselli, piani labirintici, soffietti, rinforzi a stella, riduzione del volume d’aspirazione, compensazione allineamento
• Accessori: adattatori gas↔NPT, riduttori, grani con foro calibrato, perni anti‑rotazione, documentazione CAD
